【同辰原創】防滲防漏防投訴建筑節點防水設計大全!

時間：2024-09-13
作者：同辰建筑
瀏覽：177次
分享：

關注同辰建筑公眾號，發送“防水”領取相關規范資料～

防水設計不但要注重大面處防水，更要注重節點防水設計。節點往往是滲水、漏水的頻發部位，也是后期修補難度較大和客戶投訴最高的的部位。因此重視建筑節點防水的設計及施工具有重要意義。

在上一期文章《防水設計、施工、價格（全是干貨）》中我們介紹了防水材料分類及推薦了建筑屋面、露臺、地下室頂板、地下室側墻、地下室底板、室內樓地面、室內墻面、室內頂棚、建筑外墻這些大面部位的防水方案。本期中我們重點分析建筑屋面、外墻、室內及地下室中各個節點防水的設計及施工。希望各位讀者能取其精華去其糟粕。有好的建議可以提出。也可以轉發分享給更需要的用戶。

1. 屋面

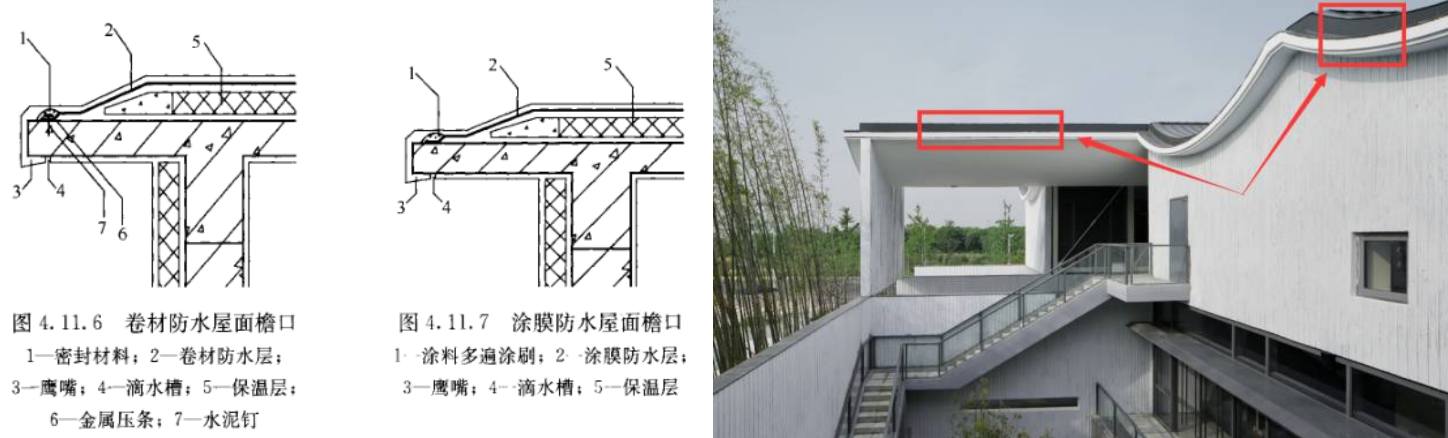

1.1 檐口：

又稱屋檐，屋面與外墻墻身的交接凸出部位。作用是方便排出屋面上的雨水和保護墻身。

◎ 細節處理：檐口800mm范圍內的涂料滿刷或卷材滿粘，卷材收頭應采用金屬壓條釘壓，密封膏封嚴，水泥砂漿或細石混凝土保護層，檐口下端應做鷹嘴和滴水槽。

◎ 防水方案：1.5厚聚氨酯防水涂料+兩道3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）收頭應用金屬壓條釘壓，密封膏封嚴。

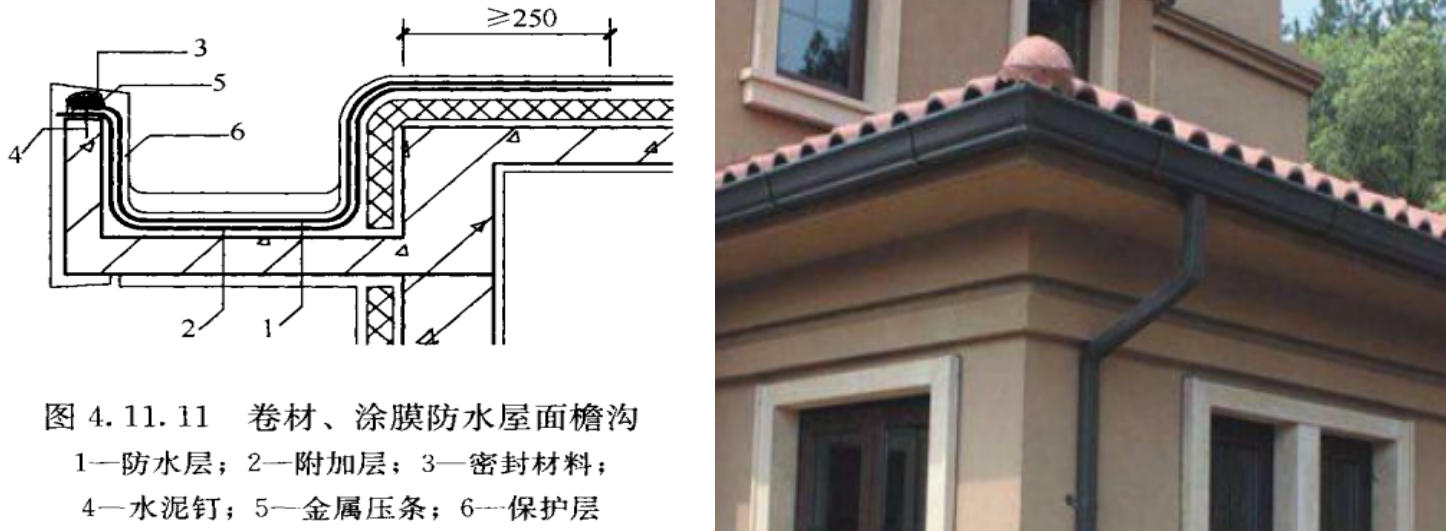

1.2 檐溝：

是屋檐下面橫向的槽形排水溝，用于承接屋面的雨水，然后由豎管引到地面。材料可為塑料、竹筒、鐵皮、混凝土槽等。

◎ 細節處理：防水層下增設伸人屋面的寬度不應小于250mm附加層，檐溝防水層和附加層由溝底上翻至外側頂部。卷材收頭用金屬壓條釘壓，密封膏封嚴，涂膜收頭用防水涂料多遍涂刷。水泥砂漿或細石混凝土保護層。

◎ 防水方案：防水附加層（1.5厚聚氨酯防水涂料）+1.5厚聚氨酯防水涂料+兩道3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）收頭應用金屬壓條釘壓，密封膏封嚴。

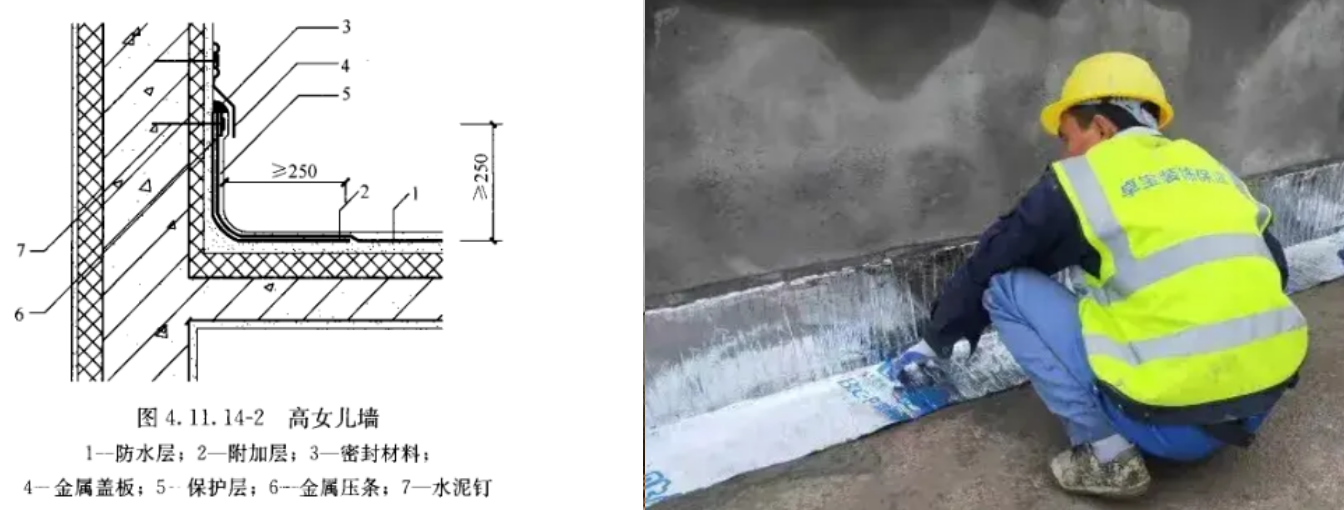

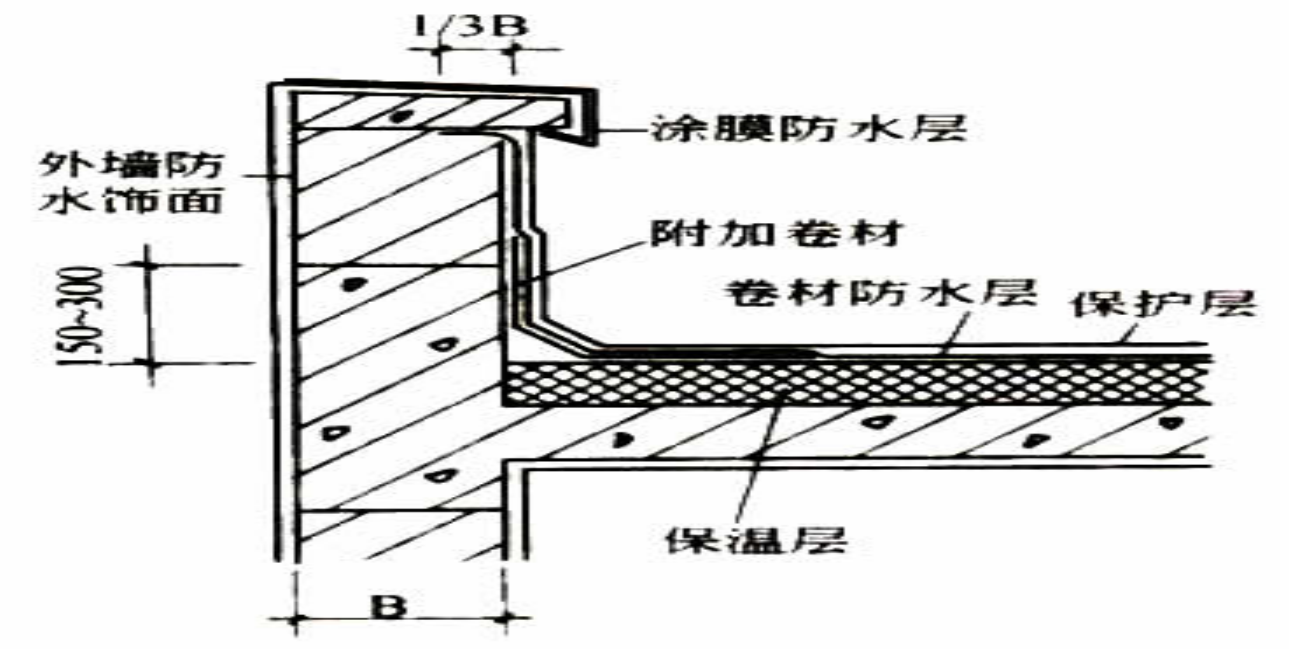

1.3 女兒墻：

是保護人員的安全，并對建筑立面起裝飾作用。不上人的女兒墻除立面裝飾作用外，還固定油氈或固定防水卷材用。

◎ 細節處理：平面和立面設置寬度不應小于250mm防水附加層，屋面防水層立面上翻250mm，水泥釘密封膏固定，設置砂漿保護層，頂部設置金屬蓋板或混凝土蓋板。

◎ 防水方案：防水附加層（1.5厚聚氨酯防水涂料）+1.5厚聚氨酯防水涂料+兩道3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）。

1.4 水落口：

作為屋面排水的構造，是屋面必然存在的節點之一，該節點長時間與水接觸，并且排水時擾動大容易導致防水層破損或者收口脫開，所以是滲漏風險極大的部位。水落口根據不同形式分為直式水落口和橫式水落口。一般來說落水口和雨水斗是組合使用的，落水口伸到雨水斗上口，雨水斗和雨水管連接。

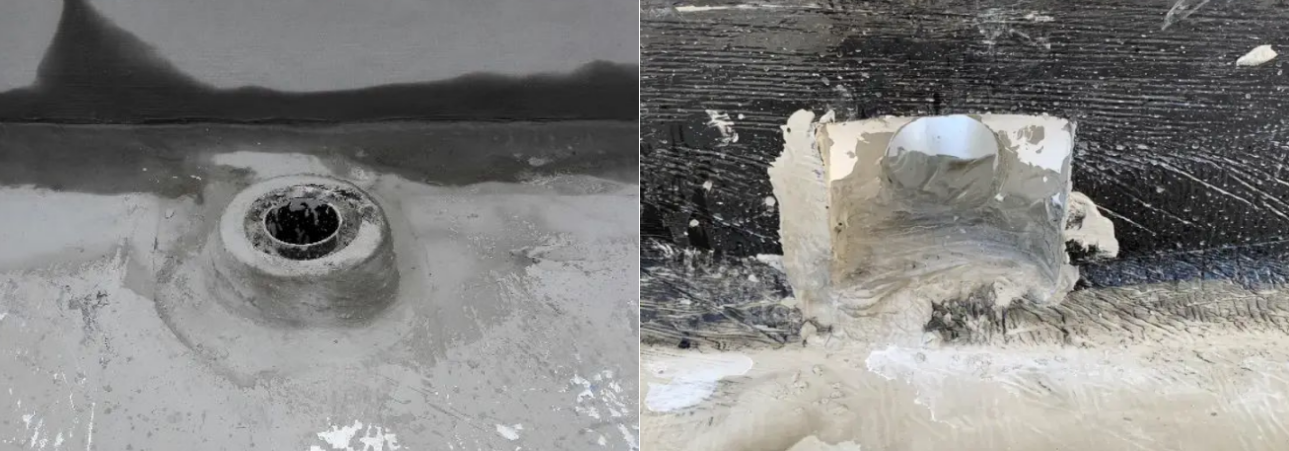

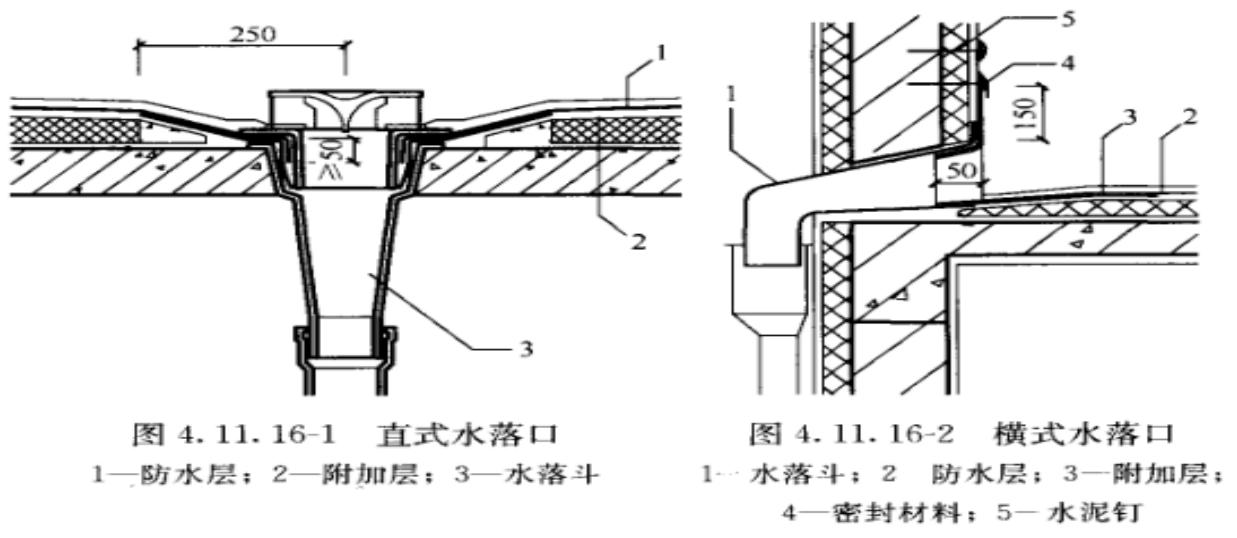

◎ 細節處理：水落口杯應牢固地固定在承重結構上，其周圍直徑500mm范圍內坡度不應小于5%，防水層和涂料防水附加層應伸人水落口杯內不應小于50mm，且粘結牢固。

◎ 防水方案：防水附加層（1.5厚聚氨酯防水涂料）+1.5厚聚氨酯防水涂料+兩道3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）。

1.5 變形縫：

是伸縮縫、沉降縫和防震縫的總稱。建筑物在外界因素作用下常會產生變形，導致開裂甚至破壞。變形縫是防止這種情況而預留的構造縫。

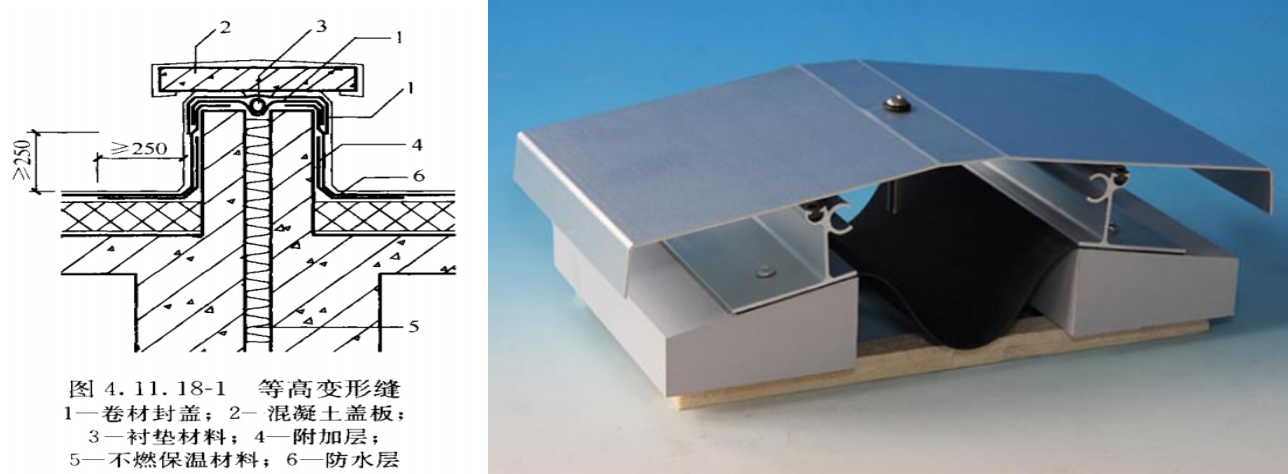

◎ 細節處理：泛水處增設平面和立面的寬度不應小于250mm防水附加層，防水層應鋪貼或涂刷至泛水墻的頂部;變形縫內應預填不燃保溫材料，上部應采用防水卷材封蓋，等高變形縫頂部宜加扣混凝土或金屬蓋板，高低跨變形縫在立墻泛水處，應采用有足夠變形能力的材料和構造作密封處理。

◎ 防水方案：防水附加層（1.5厚聚氨酯防水涂料）+1.5厚聚氨酯防水涂料+兩道3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）收頭應用金屬箍緊固和密封材料封嚴。

1.6 伸出屋面管道：

主要用于排室內廢氣使用，如衛生間基本上都有兩根立管。這兩根排水立管中，一根是排水的立管，一根是通廢氣的立管。

◎ 細節處理：管道周圍抹高度不小于30mm的排水坡，防水附加層在平面和立面的寬度均不應小于250mm，泛水處的防水層高度不應小于250mm，卷材收頭應用金屬箍緊固和密封材料封嚴，涂膜收頭應用防水涂料多遍涂刷。

1.7 屋面垂直出入口：

通常設置在不要求上人的屋面，用于屋面檢修的考慮。

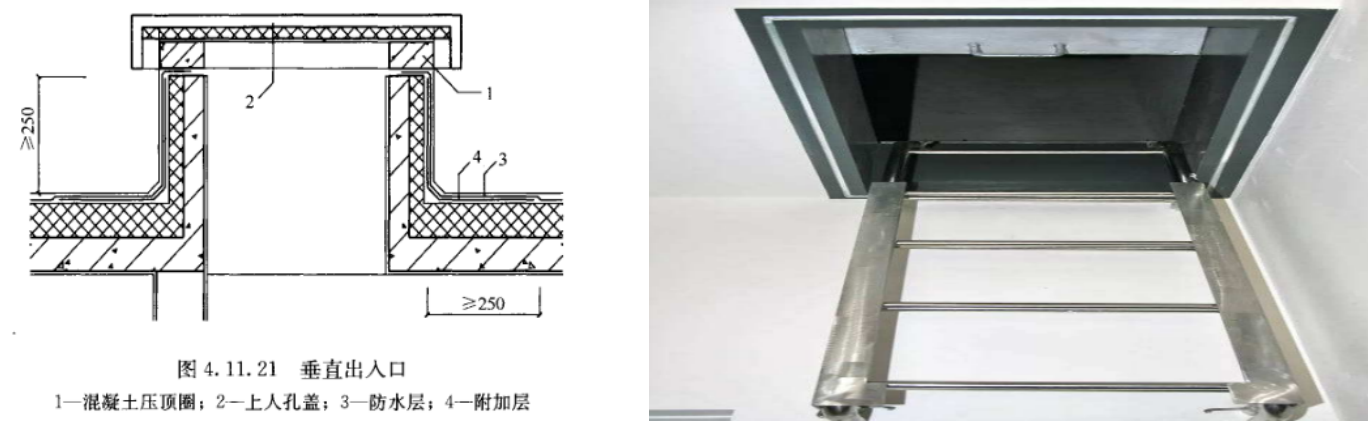

◎ 細節處理：垂直出入口泛水處應增設附加層，附加層在平面和立面的寬度均不應小于250mm;防水層收頭應在混凝土壓頂圈下。

◎ 防水方案：防水附加層（1.5厚聚氨酯防水涂料）+1.5厚聚氨酯防水涂料+兩道3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）。

1.8 反梁過水孔：

為了屋面排水暢通，在屋面反梁（一般頂標高高于屋面的過水面）上留設一定數量的過水孔洞。

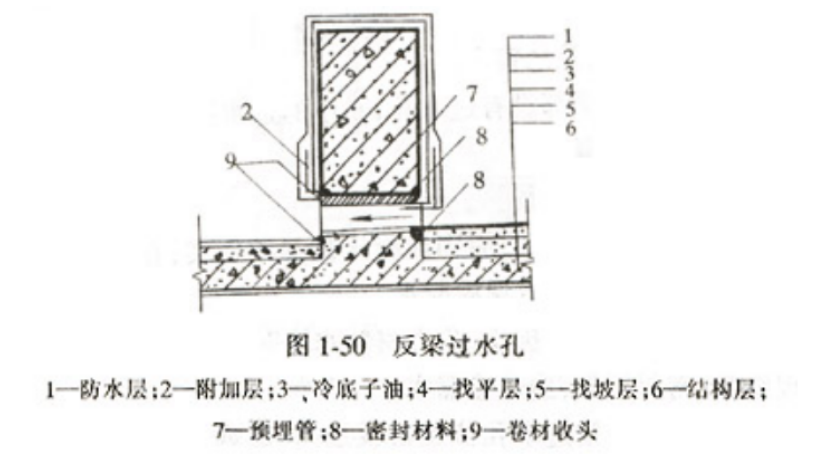

◎ 細節處理：應根據排水坡度留設反梁過水孔，圖紙應注明孔底標高。反梁過水孔宜采用預埋管道，其管徑不得小于75mm。過水孔可采用防水涂料、密封材料防水，預埋管道兩端周圍與混凝土接觸處應留凹槽，并應用密封材料封嚴。

◎ 防水方案：防水附加層（1.5厚聚氨酯防水涂料）+1.5厚聚氨酯防水涂料+兩道3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）。

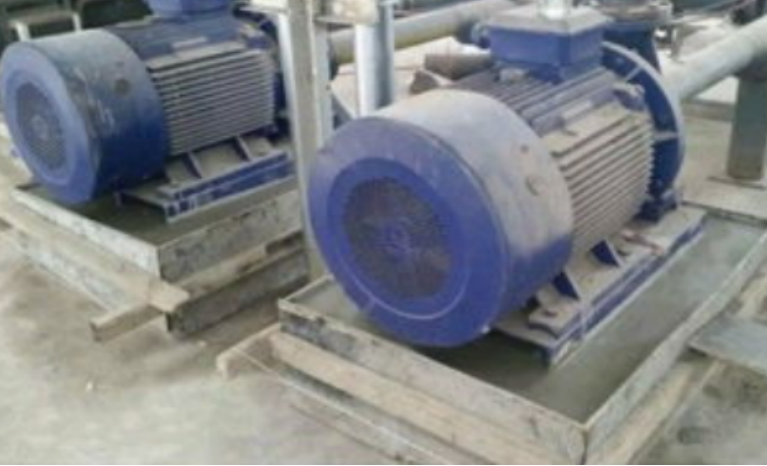

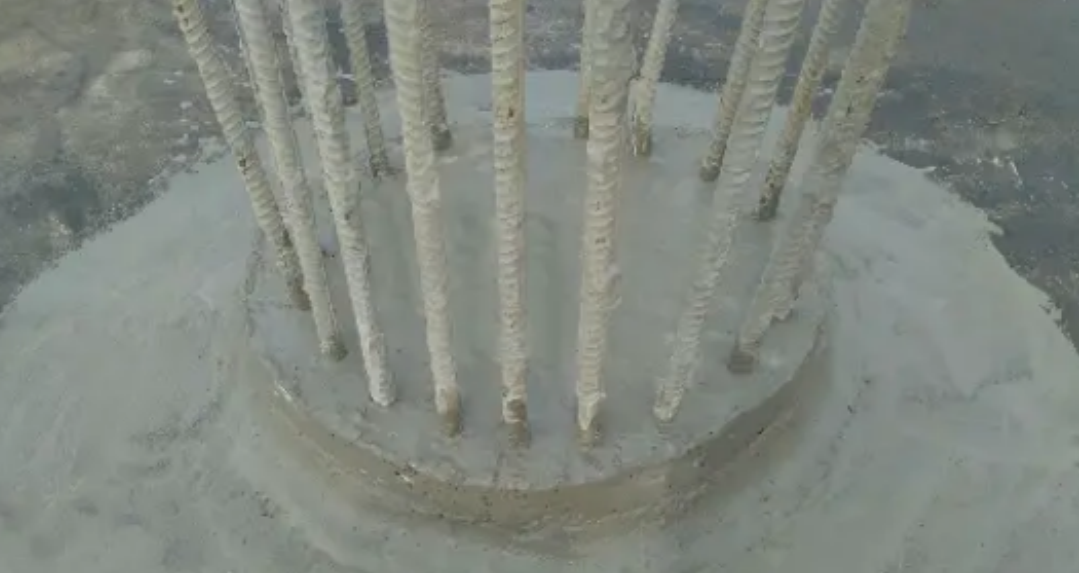

1.9 設施基座：

用于安裝和固定設備。一般分為太陽能基座、風機基座或者水箱基座。

◎ 細節處理：設施基座與結構相連時，防水層應包裹設施基座的上部，并應在地腳螺栓周圍作密封處理；在防水層上放置設施時，防水層下應增設卷材附加層，附加層包裹設施基座的上部且四周延伸至屋面均大于250mm。必要時應在其上澆筑細石混凝土，其厚度不應小于50mm。

◎ 防水方案：防水附加層（3厚自粘聚合物改性瀝青防水卷材（聚酯胎基））+1.5厚聚氨酯防水涂料+兩道3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）。

1.10 屋脊：

是屋面上比較突出的部分，一般在瓦屋面屋頂?shù)闹虚g。主要出現在我國的古建筑當中，有的上面還會設計成不同的造型。通過大片脊瓦罩住坡屋面兩側瓦片，形成連貫的排水方式。

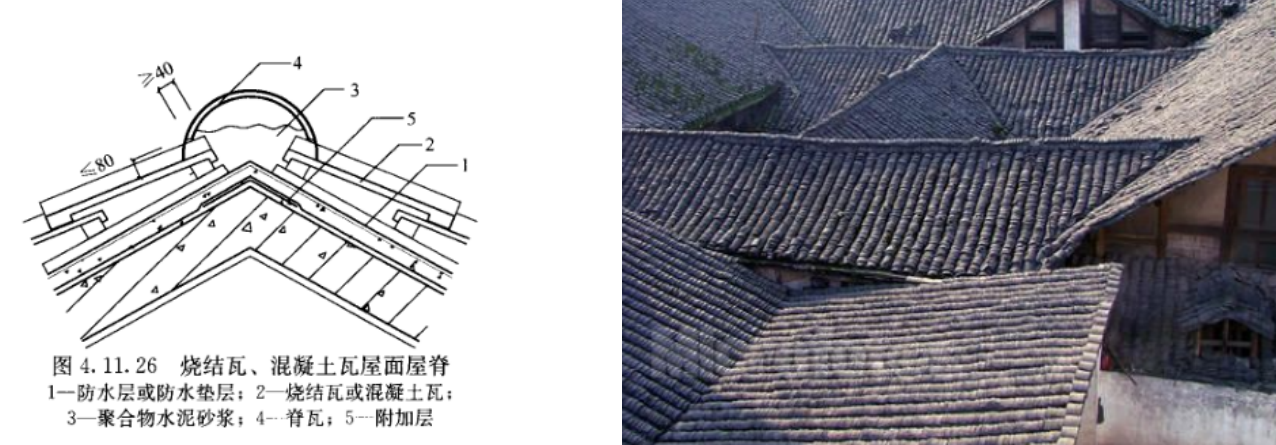

◎ 細節處理：設置防水附加層（附加層延伸屋脊兩側均大于250mm），設置防水層（要求防水卷材不少于一層），鋪設保溫層，鋪設鋼筋網片及細石混凝土，鋪設順?biāo)畻l掛瓦條瓦片、聚合物水泥防水砂漿粘結脊瓦。

◎ 防水方案：防水附加層（3厚自粘聚合物改性瀝青防水卷材（聚酯胎基））+1.5厚聚氨酯防水涂料+3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）。

1.11 屋頂窗：

是設置于屋面的窗戶，按角度可分為平置、斜置式等。

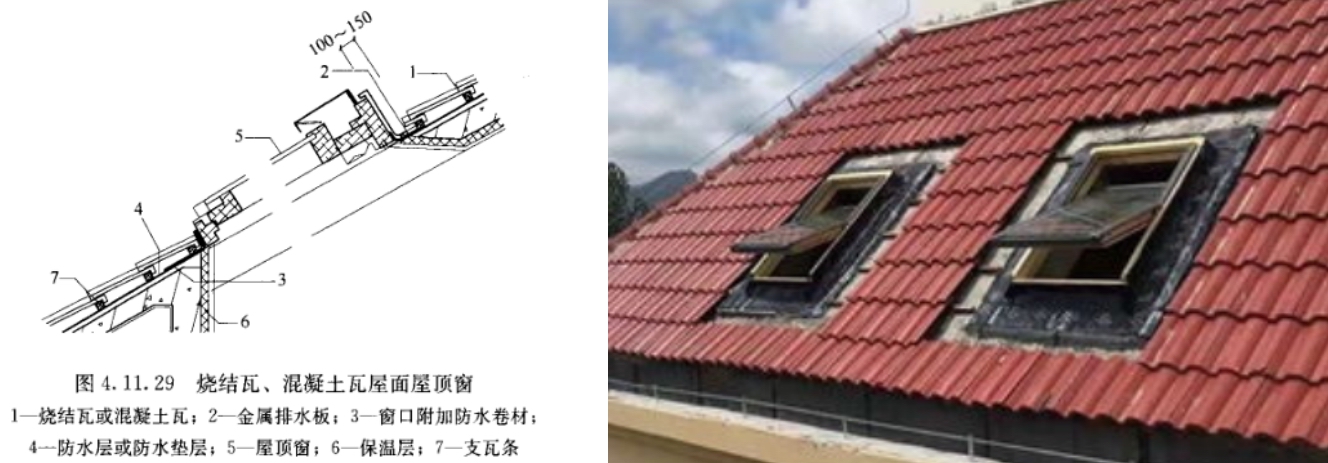

◎ 細節處理：天窗固定于屋面結構板，防水附加層沿窗框四周鋪設，防水層從結構屋面板延伸至窗四周包邊（要求防水卷材不少于一層），設置金屬排水板，鋪設保溫層，鋪設鋼筋網片及細石混凝土，鋪設順?biāo)畻l掛瓦條瓦片。

◎ 防水方案：防水附加層（3厚自粘聚合物改性瀝青防水卷材（聚酯胎基））+1.5厚聚氨酯防水涂料+3厚自粘聚合物改性瀝青防水卷材（聚酯胎基）。

2. 外墻

2.1 外門外窗：

和墻體連接處需要處理好以免后期外窗結露滲水。

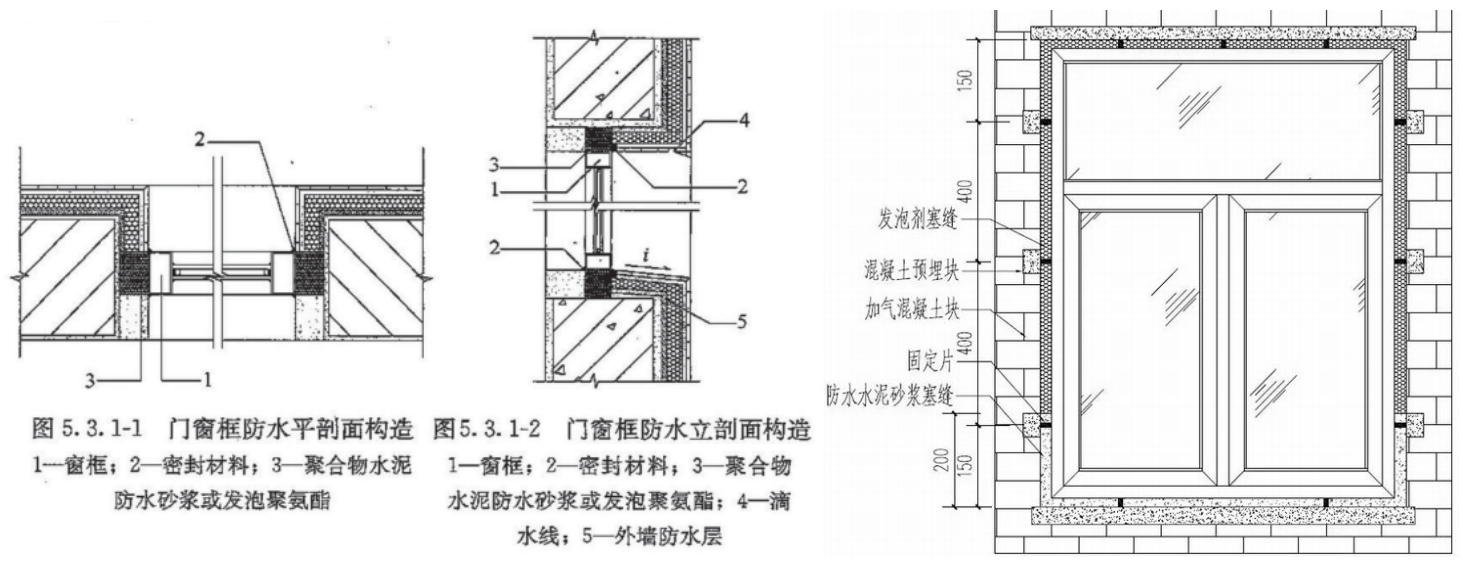

◎ 細節處理：安裝固定門窗框，窗框和墻體間填充聚合物水泥防水砂漿或發泡聚氨酯,外墻防水延伸至窗框四周并用密封材料（硅酮密封膠）填實，窗上口做滴水線，窗臺向外5%找坡。

◎ 防水方案：1.5厚聚合物水泥防水涂料或1.5厚聚氨酯防水涂料雙組份或5厚聚合物水泥防水砂漿或8厚（最薄）普通防水砂漿均可。

2.2 雨棚：

是外門窗上設置的橫向有組織排水板。

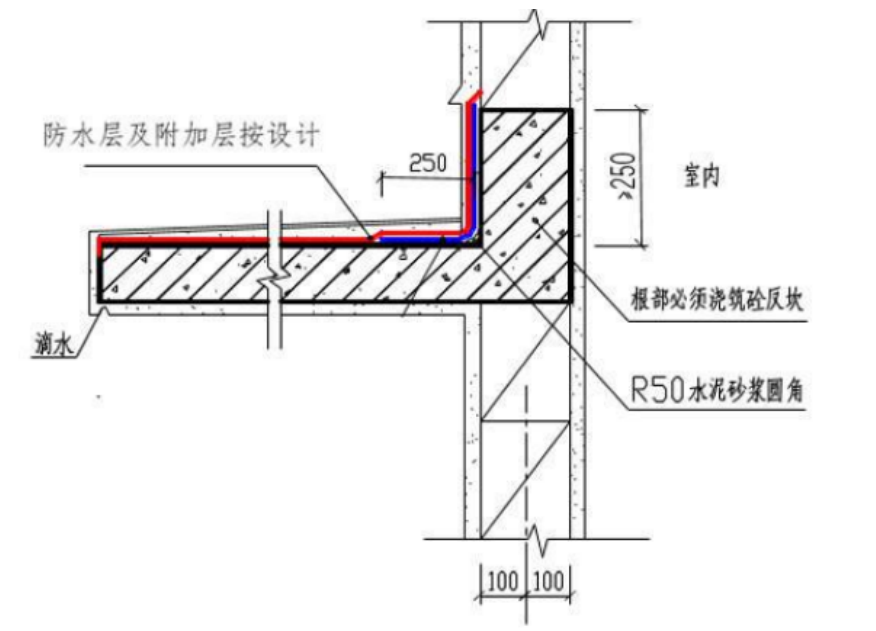

◎ 細節處理：防水附加層在墻面處翻250mm高，平面處向外1%找坡做至滴水線處，最后設置水泥砂漿或細石混凝土保護層。

◎ 防水方案：1.5厚聚合物水泥防水涂料或1.5厚聚氨酯防水涂料雙組份。

2.3 陽臺的防水：

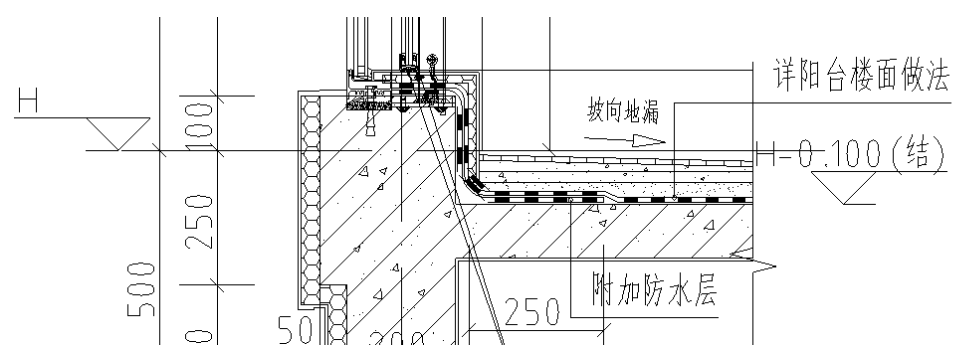

向地漏做1%坡度排水。陽臺外口下沿做滴水線。

◎ 防水方案：1.5厚聚合物水泥防水砂漿或1.5厚聚氨酯防水涂料。防水涂料上翻至結構反坎上面。

2.4 穿墻管道：

應內高外低、坡度不小于5%、套管和墻體之間采用防水砂漿密封。管套周邊采用單組份聚氨酯防水涂料。

2.5 女兒墻頂：

◎ 細節處理：最小2%坡度向內排水，外墻的防水應連貫涂刷至女兒墻頂部至內側滴水線部位。

◎ 防水方案：和外墻防水材料一致，通常為5厚聚合物水泥防水砂漿或1.5厚聚合物水泥防水涂料。

2.6 外墻埋件：

埋件周圍用密封材料密封，如硅酮建筑密封膏。且與外墻防水材料連接。

2.7 外墻防潮：

防止室外的潮氣和雨水滲入室內而做的一層防水層。

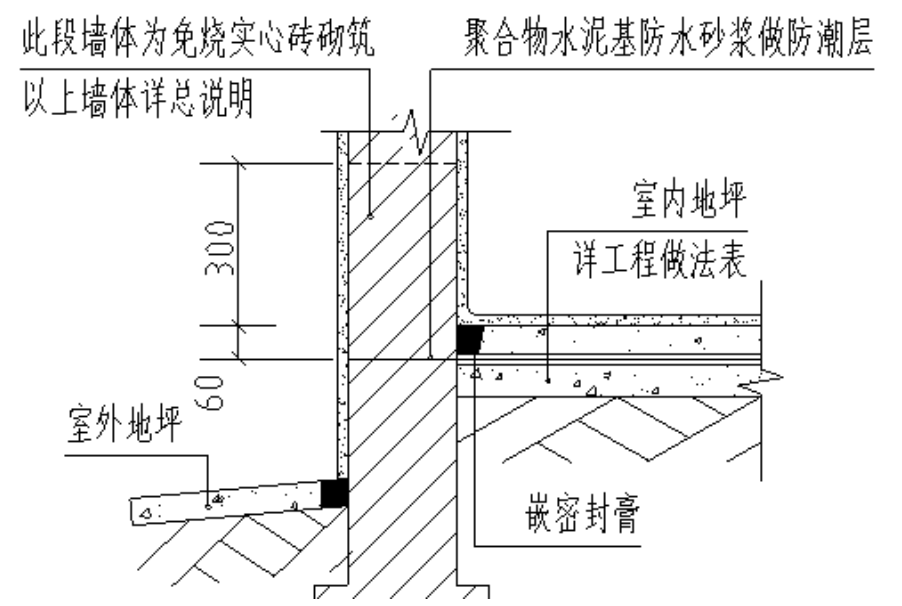

◎ 細節處理：下部無地下室且接觸土壤的砌體墻，應在室外地面以上、位于室內地面墊層處（室內地坪下60）設置連續水平防潮層，當此處設置連續結構構件時可不設。室內相鄰地面有高差時，應在高差處墻身臨土一側墻面加設垂直防潮層，與上下水平防潮層搭接。

◎ 防水方案：20厚防水砂漿。

3. 室內

用水房間：

通常指廚房、衛生間、用水陽臺等。

◎ 細節處理：頂棚設置一道防潮層。墻面設置一道防水層。樓面設置一道或兩道防水層。房間樓板防水往門外延伸500mm，門兩側延伸200mm寬，往墻面上翻高至飾面層200mm。采用輕質隔墻其根部需做高處飾面200mm的C20細石混凝土砍臺。

◎ 防水方案：樓地面建議1.5厚聚合物水泥防水砂漿或1.5厚聚氨酯防水涂料。墻面頂棚建議1.5厚聚合物水泥防水砂漿。

4. 地下室

4.1 變形縫中的沉降縫：

是可以防止地基沉降不均勻而導致上部結構裂縫或破壞。例如在層高相差較多,或地基土不均勻或新舊建筑連接等情況下, -般都要設置沉降縫。

◎ 細節處理：地下室變形縫要求混凝土結構的厚度不應小于300mm。用于沉降的變形縫最大允許沉降差值不應大于30mm。變形縫的寬度宜為20~ 30mm。變形縫的施工相當復雜。施工流程是預鋪1000mm 寬防水加強層，泡沫塑料棒，外貼止水帶，聚苯板填縫，中埋式止水帶（金屬或橡膠），聚苯板填縫，密封膏密封。

◎ 防水材料：防水加強層、外貼止水帶、中埋式止水帶（金屬或橡膠）。

4.2 后澆帶：

在混凝土結構工程中起著重要的作用，它不僅可以防止結構在施工過程中的不均勻沉降和收縮變形，還可以保證結構的質量，提高結構的耐久性和安全性。同時后澆帶在施工過程中提供了一個方便的施工環境，使得結構施工過程更加順利，減少了施工過程中的安全隱患。因此后澆帶在施工過程中起到了一個既方便施工又節省成本的作用。

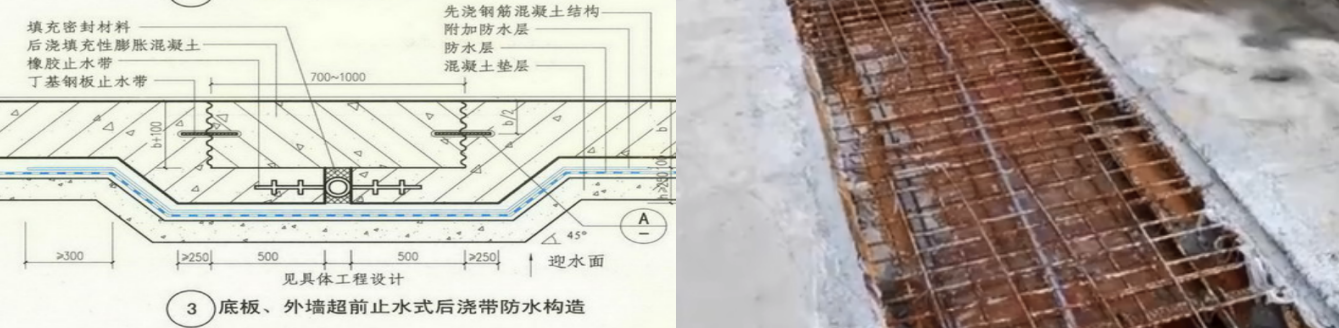

◎ 細節處理：地下室后澆帶要求設置于受力和變形較小的部位寬度0.7米~1米。施工流程是土方開挖、設置清掃坑、墊層、防水層、保護層、綁扎底板底層鋼筋、下半部分后澆帶封堵、安裝止水帶、上半部分后澆帶封堵、綁扎底板上層鋼筋、澆地下室底板砼、后澆帶保護措施、清理養護。

◎ 防水材料：防水卷材、橡膠止水帶鋼板止水帶。

4.3 施工縫：

指的是在混凝土澆筑過程中，因施工工藝需要分層、分段澆筑而在先、后澆筑的混凝土之間所形成的接縫。施工縫并不是一種真實存在的“縫”，它只是因后澆筑混凝土超過初凝時間，而與先澆筑的混凝土之間存在一個結合面，該結合面就稱之為施工縫（區別于變形縫、后澆帶等）。

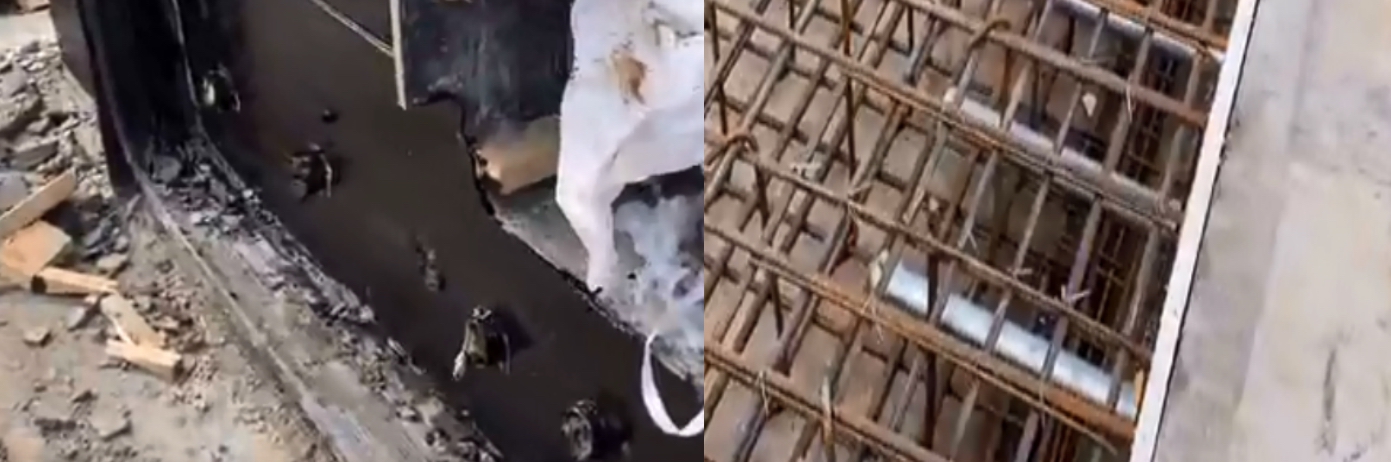

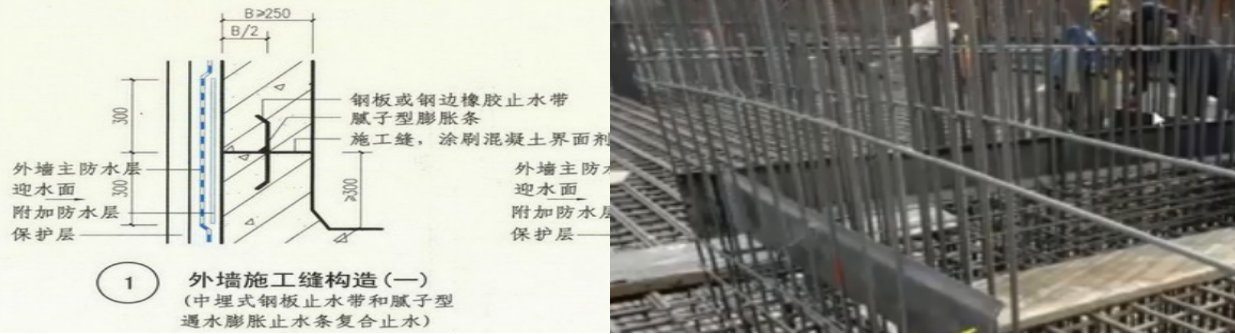

◎ 細節處理：采用3厚鋼板止水帶嵌入待澆注的混凝土墻中，澆注結構混凝土，設置外防防水附加卷材及防水層。

◎ 防水材料：防水卷材、防水卷材附加層、止水鋼板。
