01、精裝修設計的精細化審圖之重要性：

精裝修是建筑裝飾工程里面相當重要的一個環節，對展示效果影響非常大。且精裝修是與各專業交圈最多、隱藏問題最多、最繁雜的專業！地產行業蓬勃發展多年，時至今日地產行業已經逐漸意識到精細化審圖的重要性！

精裝修審查的前置工作，有利用及早發現問題，給各專業調整圖紙留足時間，避免施工階段的拆改、返工，節約成本和周期。

本文就以我司在實際精裝修設計項目的精細化審圖工作中，遇到的一些常見問題及解決做法進行簡單介紹：

02、精裝修設計的精細化審圖之內容：

2.1、精裝修施工圖審查首先要做的就是各專業疊圖，在審查的開始就著重檢查交圈錯、漏、碰、缺問題！疊圖核對建筑墻體、門窗、房間布局、結構梁、下沉區域以及水、電、暖等。

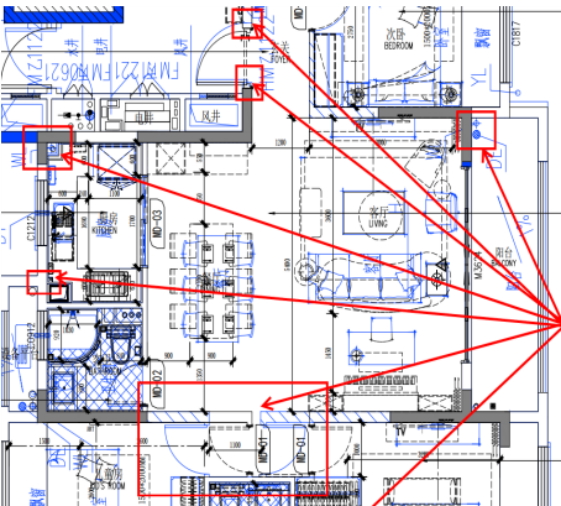

2.1.1、精裝圖入戶門及主次臥門洞、陽臺及廚衛排水管道等位置與土建提資圖紙不一致。

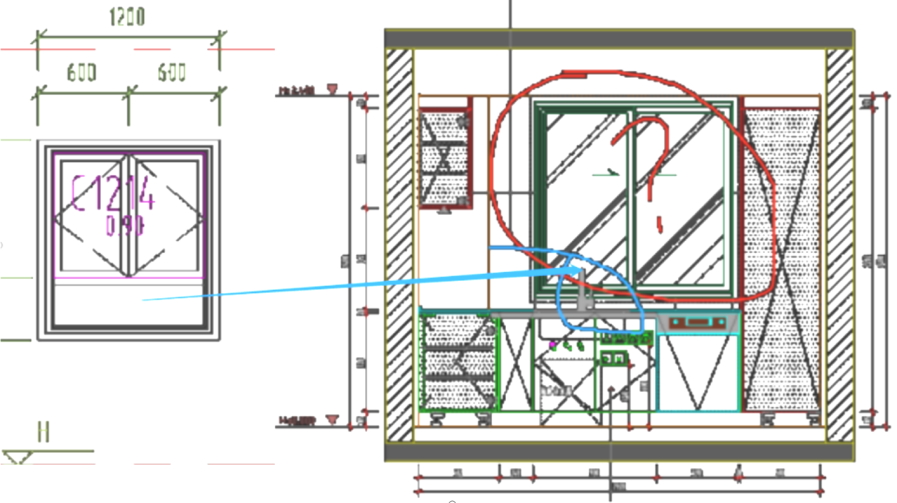

2.1.2、精裝圖廚房窗與土建窗不一致。

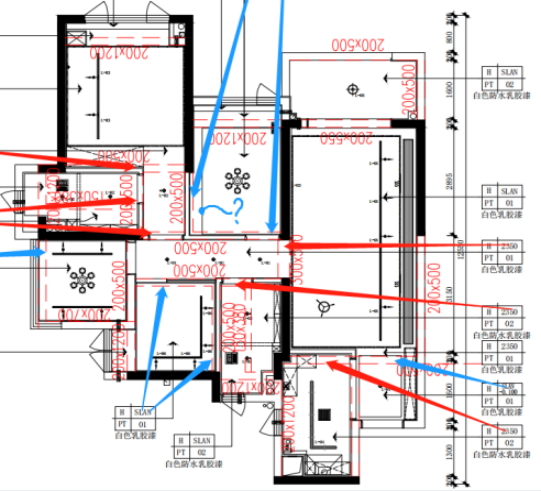

2.1.3、天花布置圖，吊頂會有較多裸梁暴露在外面，影響展示效果。

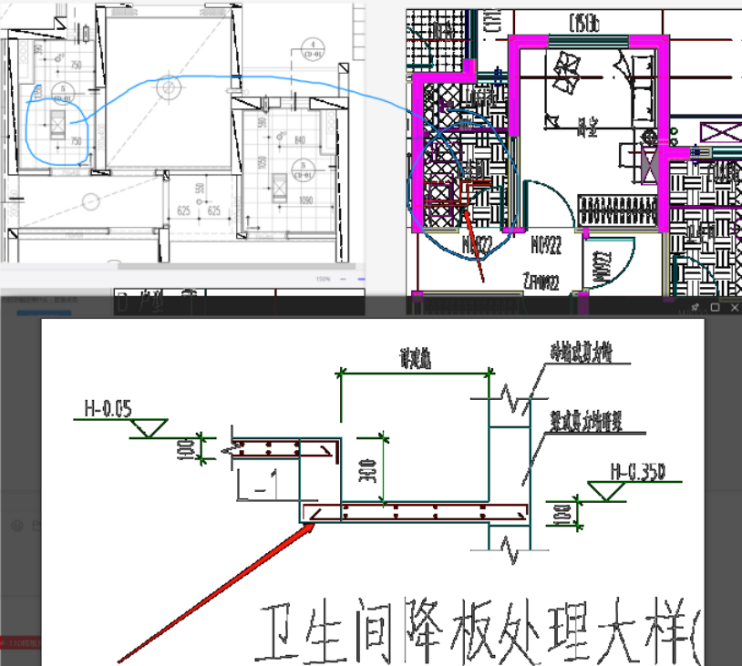

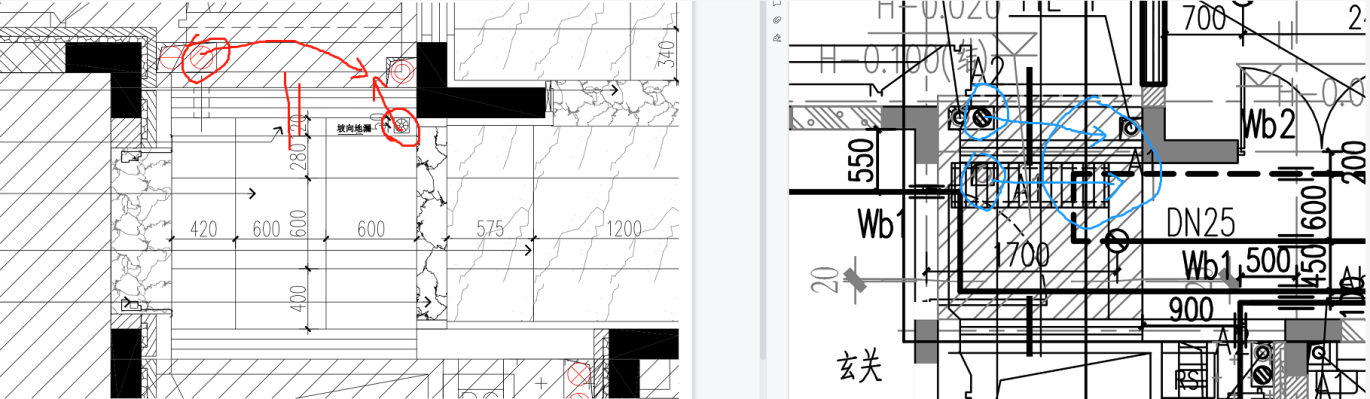

2.1.4、衛生間暖風機位置與衛生間降板發生沖突。

2.1.5、標準層風雨連廊立面圖，缺欄桿及地面反坎大樣圖；缺邊梁收口及連廊墻面與建筑外墻收口大樣圖。

2.1.6、標準層地面圖,精裝設計調整了風雨連廊地漏位置，遠離排水管道，排水管應該同步調整；另外，缺連廊地漏排水溝、坡度坡向等，應補充相關圖紙。

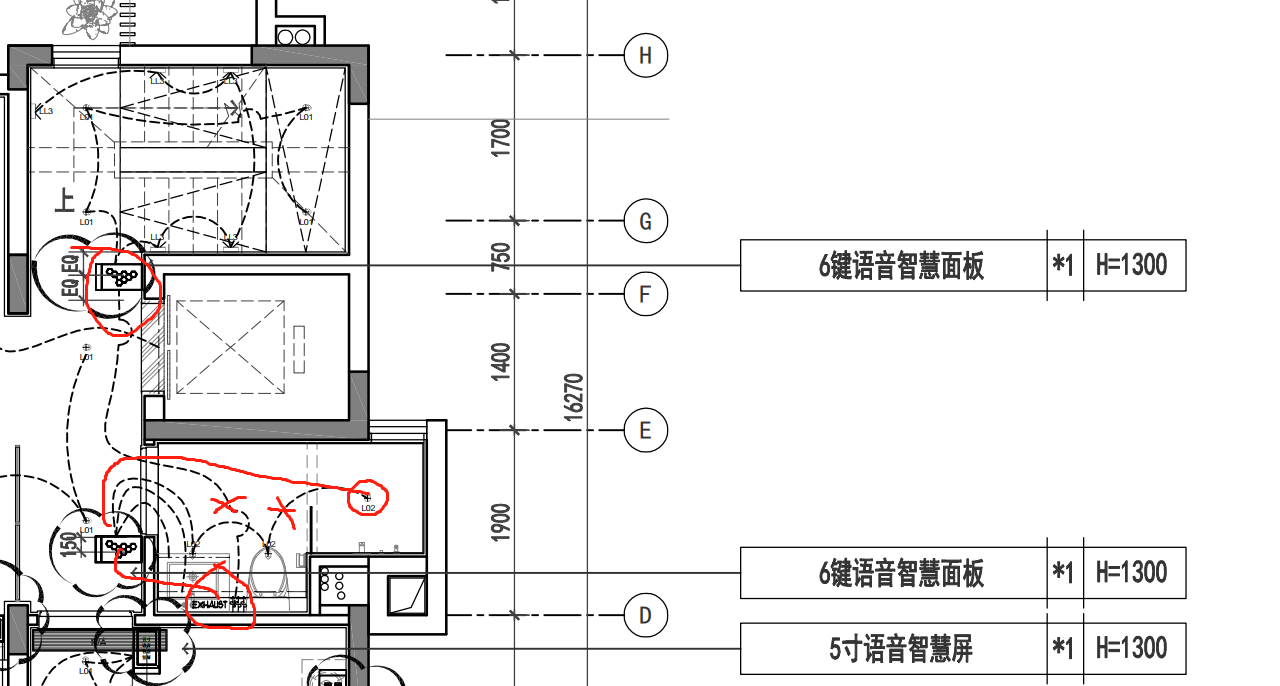

2.1.7、淋浴間與衛生間及臺盆柜燈具應分開控制，且不應使用樓梯間語音智慧面板控制衛生間排氣扇。

2.1.8、水吧臺立面圖缺開關、插座面板及給排水點位。

2.2、精裝設計施工圖與方案效果圖還原度、材料使用的合理性等問題。

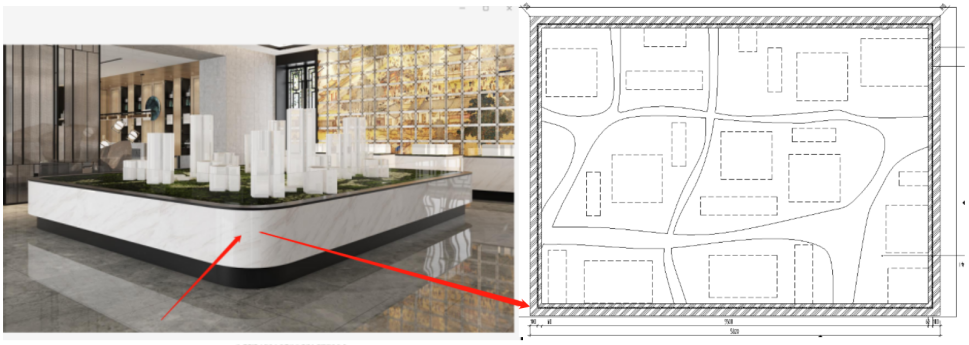

2.2.1、精裝效果圖與施工圖沙盤陽角不一致；沙盤不宜產生尖角，應該按照效果圖弧形做法調整施工圖。

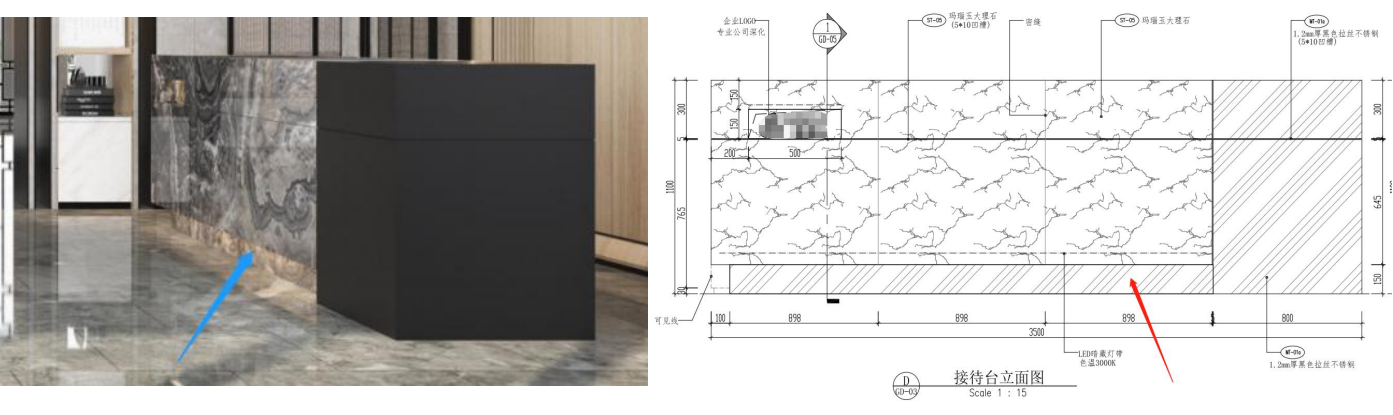

2.2.2、精裝效果圖與施工圖接待臺踢腳材料不一致，效果上差異較大。

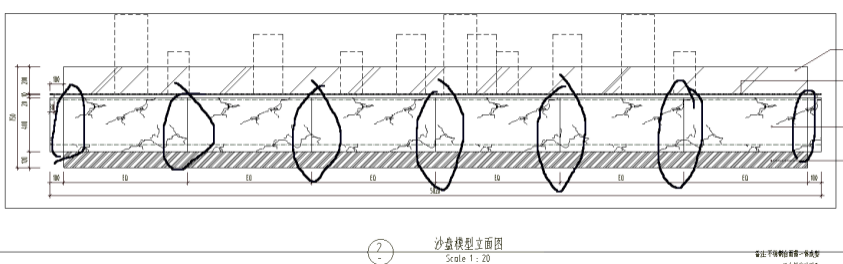

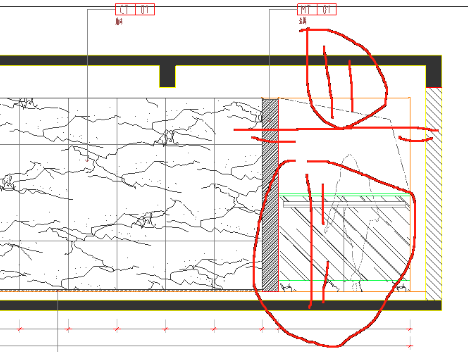

2.2.3、施工圖接待臺、水吧臺及沙盤石材拼縫較多，影響展示效果；應優化石材拼縫，盡量少做拼縫。

2.2.4、精裝效果圖上墻背景不銹鋼材料 MT-02 淺古銅色噴砂不銹鋼，與精裝施工圖是 MT-01 灰色不銹鋼不符。

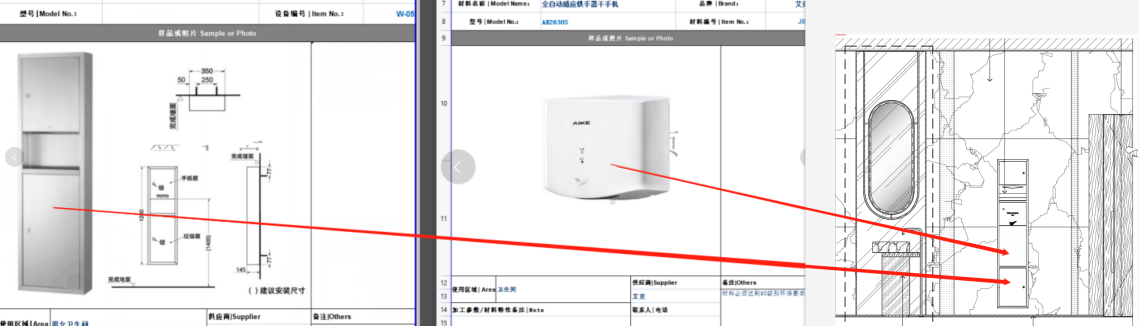

2.2.5、物料表中烘手機+二合一手紙盒設備與施工圖中三合一設備不一致。

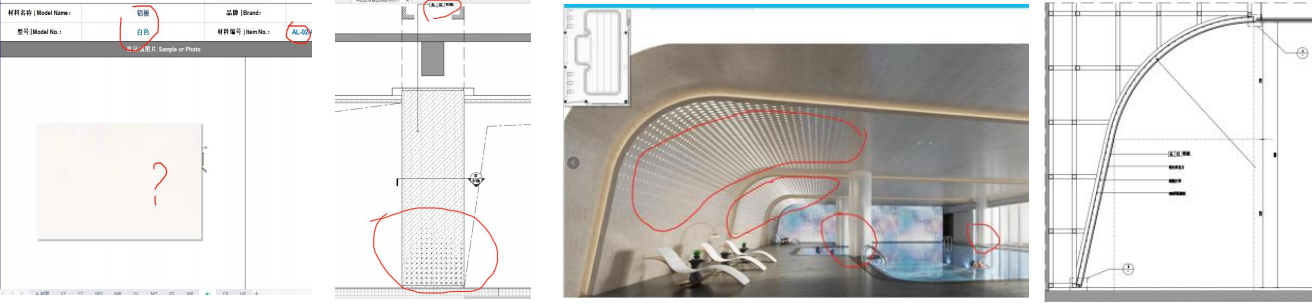

2.2.6、物料表上鋁板 AL-02，未表現出施工圖泳池柱子及墻面鋁板穿孔效果；應該核對鋁板選型，補充泳池柱鋁板穿孔尺寸放樣圖。

2.3、精裝修本專業問題，如不符合規范、不符合常規、不便于施工、設計失誤及圖紙缺失等問題；還有各種圖面問題：主要包括文字、標注、索引、圖名等錯誤，或表達混亂而不利于讀圖。

2.3.1、精裝圖框缺少設計單位人員名稱，精裝圖框缺少建設單位名稱；平、立面缺軸線、軸號。

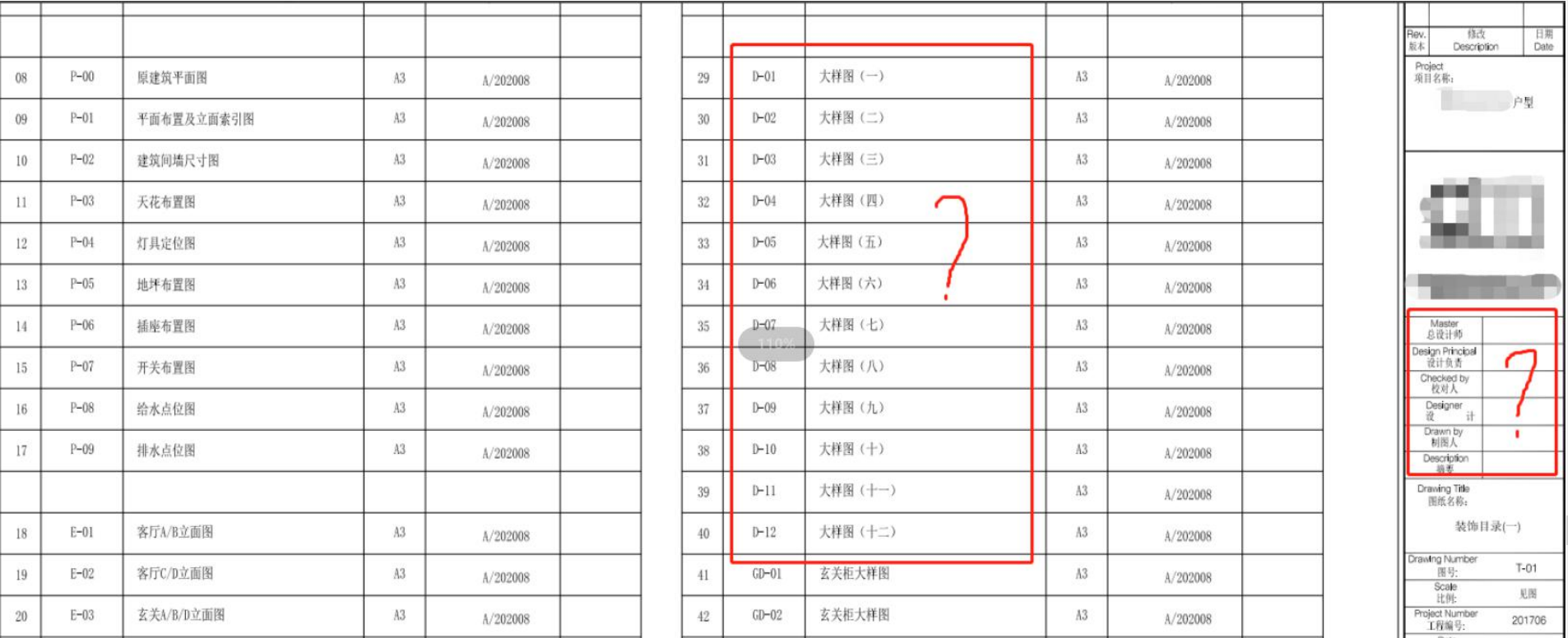

2.3.2、精裝大樣圖都沒有名稱，不利于查找核對圖紙；設計單位應根據批量交付標準重新整理圖紙，目錄及圖框上應分別體現大樣圖名稱：天花/地面/墻面/家具/門表……

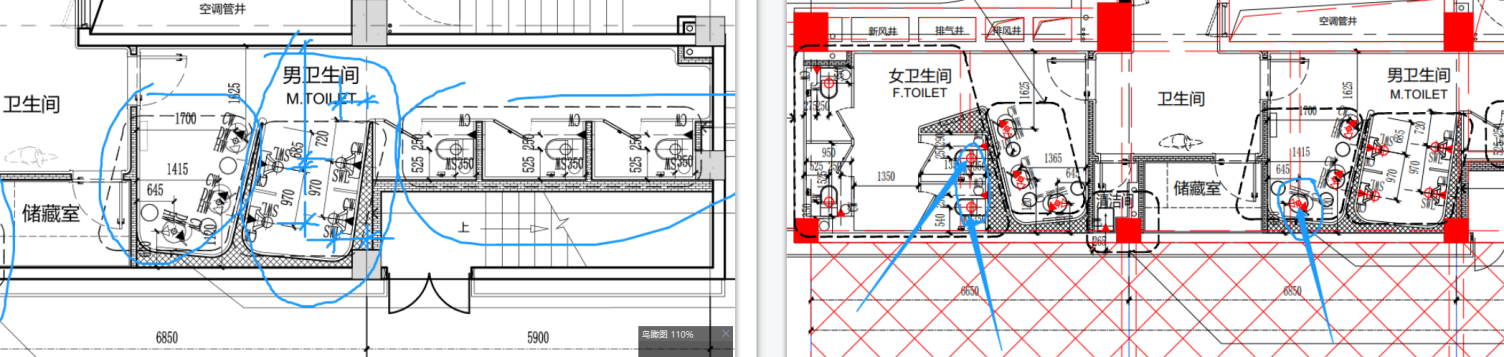

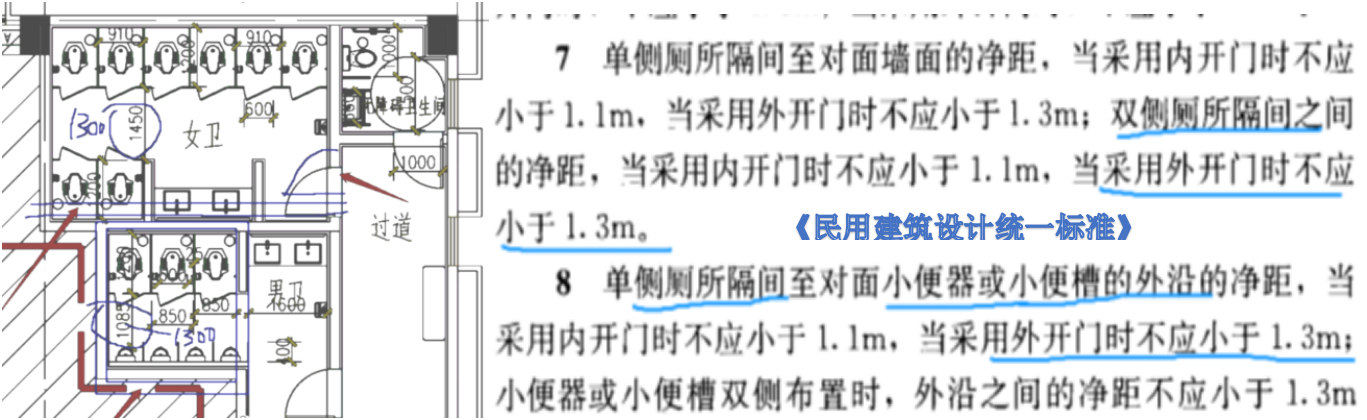

2.3.3、廁所隔斷通道尺寸不能滿足《民用建筑設計統一標準》要求。

2.3.4、衛生間為異型墻面設計，所有給排水點位應該以墻柱定位尺寸；同時重點核查排水點位與梁沖突情況。

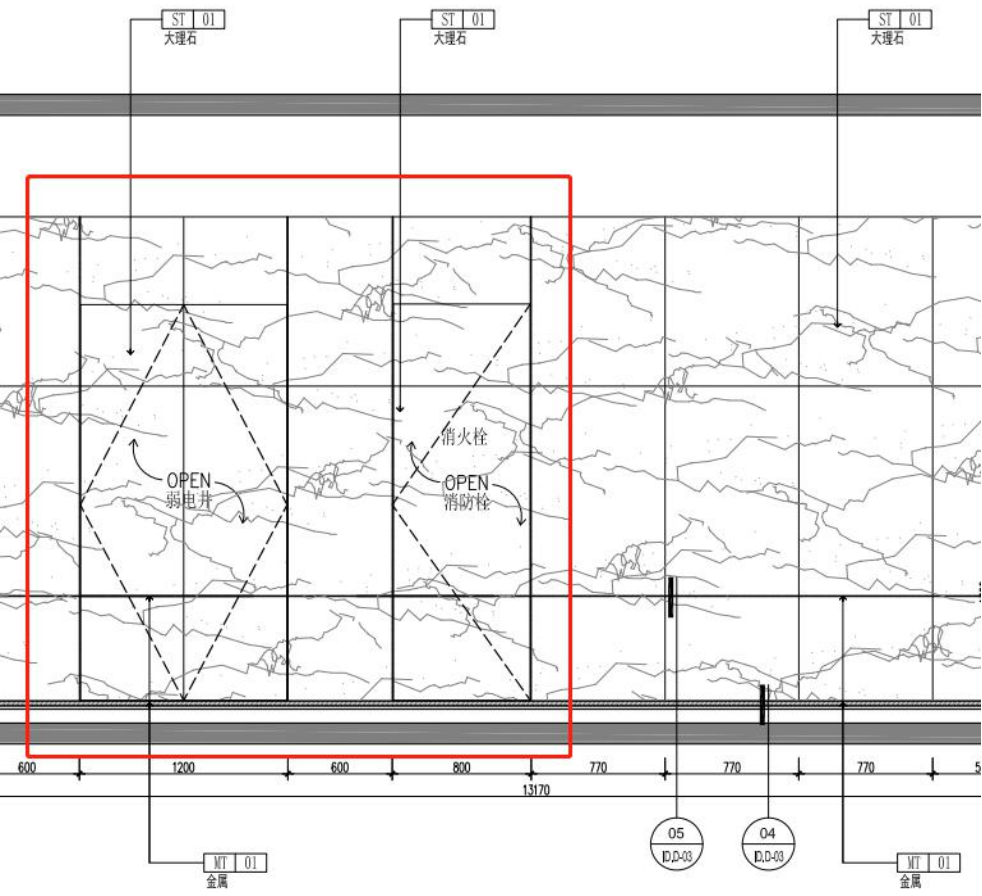

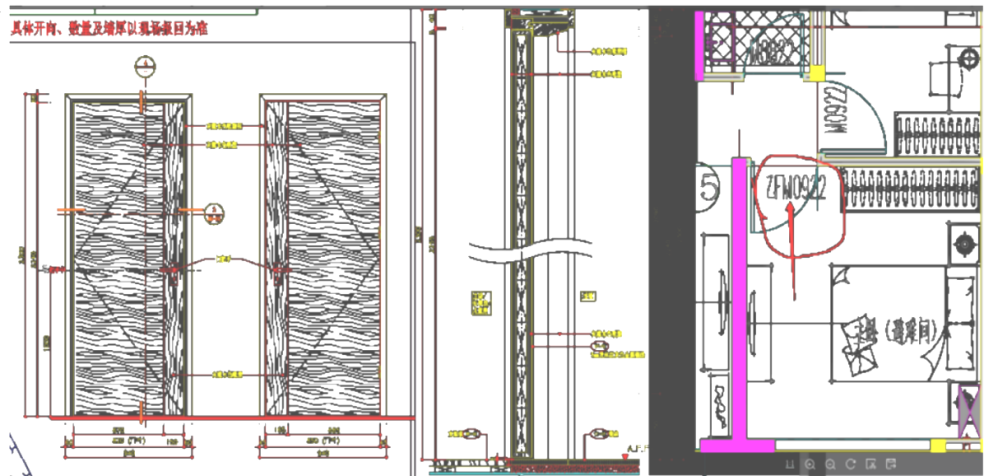

2.3.5、精裝圖戶內防火門設計成了普通門，未按照防火門單獨編號；公區管井、設備間暗門常缺少大樣圖。

2.3.6、精裝圖飄窗缺欄桿，立面圖缺開關、插座、設備點位或點位騎縫安裝，衛生間、水吧區及操作間柜體用水區底部未標明鋪設防潮鋁箔等問題通常被忽略。

03、精裝修設計的精細化審圖之操作流程：

3.1、同辰精細化審圖原則：精審以提升圖紙質量且不影響出圖效率為原則，精審標準工期為 10-15 天。

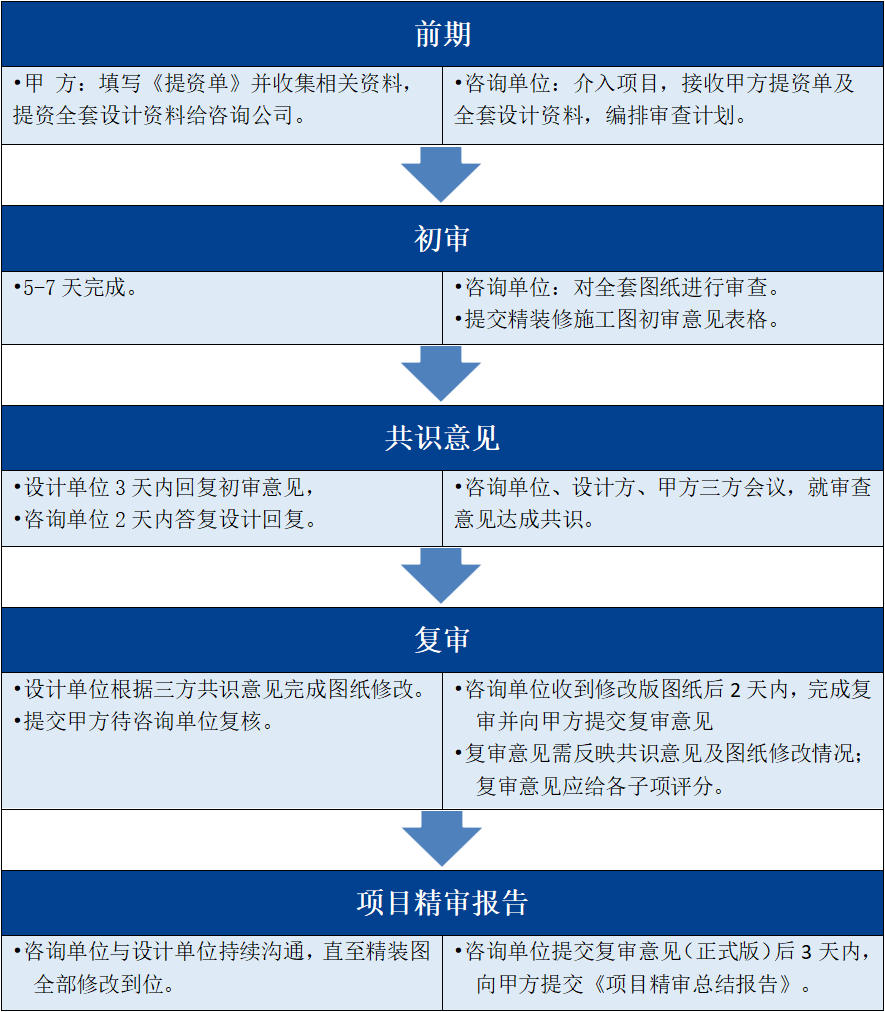

3.2、同辰精細化審圖管控流程及完成標準：
