國家建筑標準設計圖集，也就是我們常說的平法圖集，22G101圖集已于今年6月正式發布上市，并取代16G101開始實行！

鋼筋工程作為項目成本一個主要的組成部分，一直都是成本控制的一個關鍵要點。這次的22G相比16G在鋼筋工程量上有哪些變化呢？本文從造價角度，通過“增量”與“減量”兩個維度，試舉7點，供大家交流參考。

1、22G101增加的鋼筋工程量構件

PART 1.1：

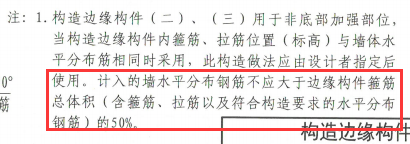

剪力墻水平分布筋替代邊緣構件箍筋不應大于箍筋總體積的50%。

▲ 16G101-1  77頁

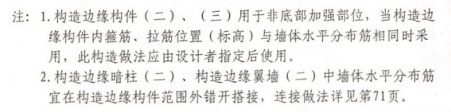

▲ 22G101-1  2-26頁

例如：構造邊緣構件的箍筋和剪力墻的水平分布筋同樣的直徑和間距（C8@150），在16G101的情況下，水平分布筋可以全部替代邊緣構件水平箍筋，在22G101的情況下部分邊緣構件只可以替代50%，22G101這部分會增加不少鋼筋。經過計算大概影響0.2-1KG/m2左右（具體數值根據項目情況而定）。

此處的修改22G101比16G101鋼筋工程量增加。

PART 1.2：

剪力墻水平分布筋在端柱內的計算方式不同。此處主要區別在端柱的尺寸大于墻體水平分布筋直錨長度的問題。

例如：端柱尺寸700mm×700mm，墻體水平分布筋錨固長度250mm，16G101在墻體水平分布筋直錨入端柱250mm即可。

22G101規定必須伸到端柱對邊錨固15D，粗算長度為700mm+15D。

此處的修改22G101比16G101鋼筋工程量增加。

PART 1.3：

22G101圖集中刪除了LZ、QZ兩種類型的柱子，改成了梁上和墻上起KZ的節點詳圖。并且注明柱根部分箍筋加密H1/3。

PART 1.4：

22G101取消下柱墩，改為：局部增加板厚。新增了柱下筏板局部增加板厚角部放射筋要求。

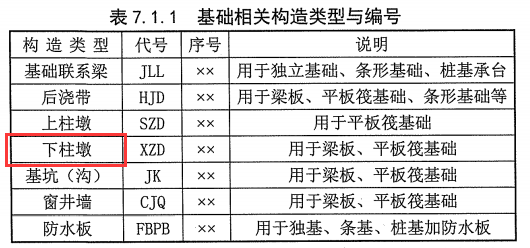

▲ 16G101-3  52頁

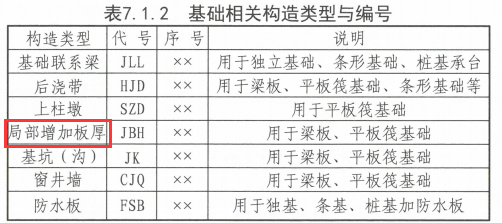

▲ 22G101-3  1-47頁

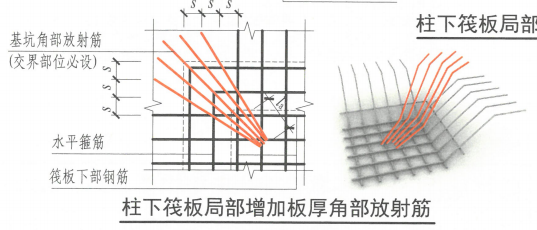

▲ 22G101-3  2-53頁

此處主要影響地下室車庫的鋼筋含量，22G101相比較16G101會增加。

2、22G101減少的鋼筋工程量構件

PART 2.1：

樓板的支座負筋彎鉤22G101取消。

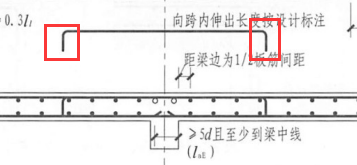

▲ 16G101-1  99頁

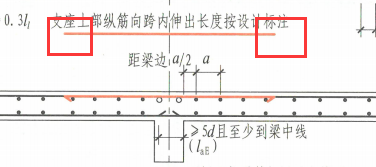

▲ 22G101-1  2-50頁

16G101彎鉤計算 板厚-2保護層，22G101直接取消彎鉤，經過住宅項目計算，此處鋼筋含量減少約0.2KG/m2左右。（具體數值根據項目情況而定）。

PART 2.2：

筏板的附加鋼筋彎鉤22G101取消（和樓板相同）。

PART 2.3：

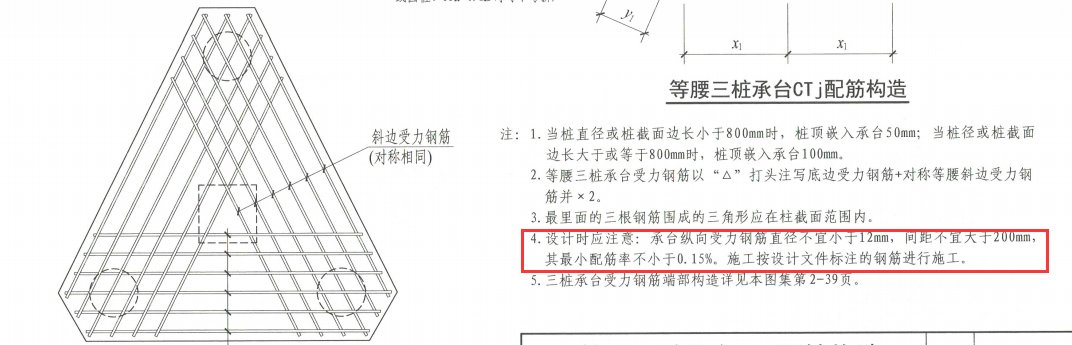

22G101三樁承臺取消了分布筋的要求。

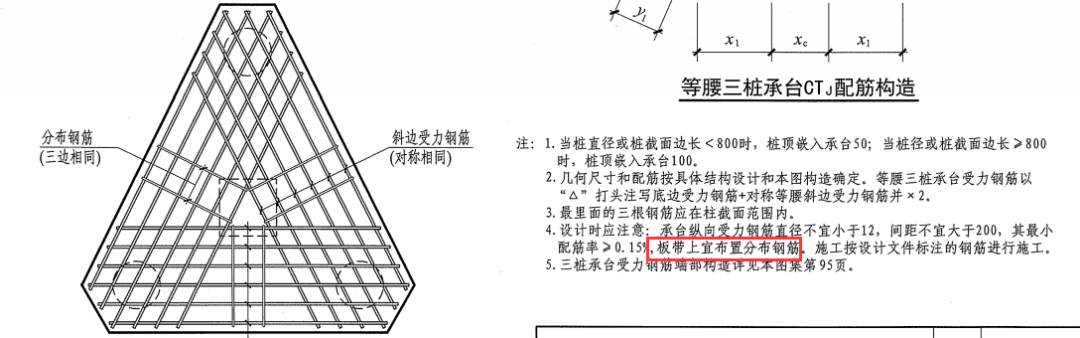

▲ 16G101-3  95頁

▲ 22G101-3  2-39頁

在地下室三樁承臺較多時，此處的修改22G101比16G101鋼筋工程量減少。

3、總結：

22G101相比較16G101，從構件單體上來說鋼筋工程量增加的部分和減少的部分同時存在。從整體項目來分析，不管從地下部分還是地上部分來講，規范對于安全要求加強了，整個項目為單位分析鋼筋工程量有所增加。
