近年來，受宏觀調控影響，房地產開發資金流動性受到嚴重制約。在“保交付”的語境下，消費者購房日趨謹慎，回歸理性優選品質高、質量好的項目。

如何不影響項目品質和質量的前提下，降低無效成本成了房企關注的問題，其中項目的圖紙質量、設計變更、工程拆改是影響品質、高周轉、質量、成本浪費的關鍵。

引入第三方精細化審圖對圖紙的質量把關，從源頭解決圖紙違法規范類的問題，并對圖紙存在的設計交圈、方案一致性、設計缺陷、成本與客戶敏感點、違反建設單位的建設標準等問題逐一排查，從而達到高周轉、高品質、高質量、低成本的目的。

01、成本控制

精細化審圖是設計成果的最后一道關口。在圖紙的精審過程中避免設計過于保守產生的成本浪費，以及因圖紙錯誤導致的設計變更、拆改返工造成的延長工期、無效成本。

案例：

存在問題：

項目采用的是PHC500的管樁，原設計抗壓承載力為1000kN，根據地勘和設計經驗，單樁承載力特征值過小，建議甲方通過試樁，來確定合理的承載力。

精審建議：

通過試樁確定單樁承載力特征值，最終取值為1800kN；以A3#為例:1.樁數由原來的97根減少為66根，減少了31%；樁長由原來的平均18m加長到22m，增加了18%；總樁長減少約300m（450元/m ）。

服務成果：

項目30多棟單體減少了約1/4的總樁數，避免無效成本，共節約土建成本約350萬元。

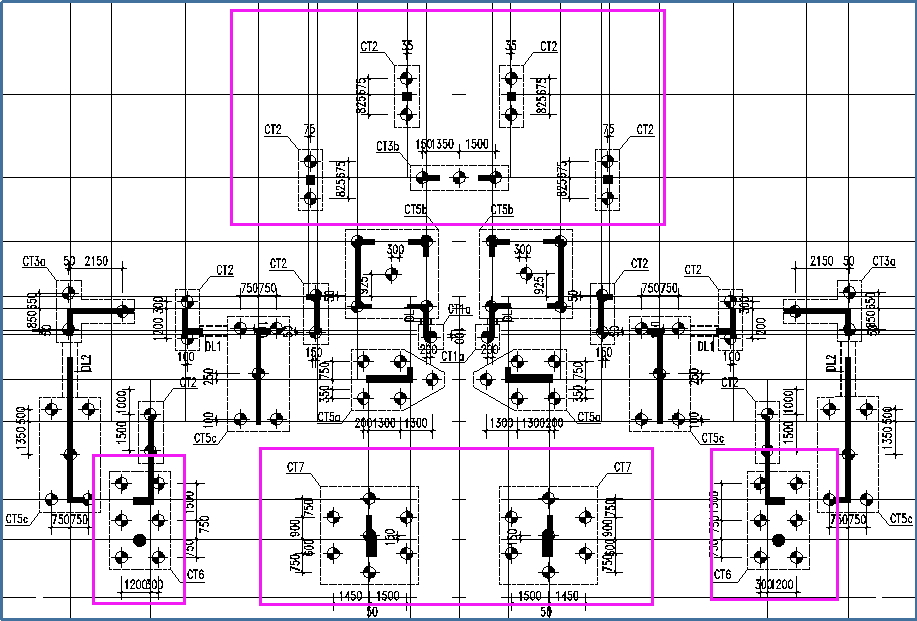

▲ A3#原設計基礎平面

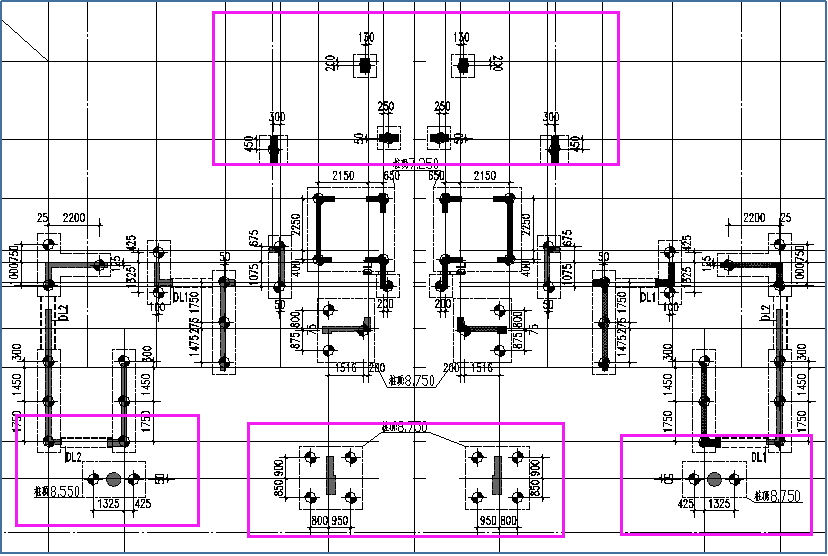

▲ 修改后基礎平面

02、品質保障

精細化審圖聚焦客戶敏感點管控，站在消費者、銷售者等角度，著重關注設計功能缺陷，對風險點提前預警，并提出相應的優化建議，大幅降低項目的營銷以及竣備后的客戶投訴風險，有利于維護地產公司的企業形象，助力客戶滿意度、品牌美譽度的提升。

案例：

存在問題：

入戶大堂存在結構柱影響項目品質。

精審建議：

微調首層戶型，優化結構布置。

服務成果：

調整后，入戶大堂觀感舒適，提高了項目的品質。

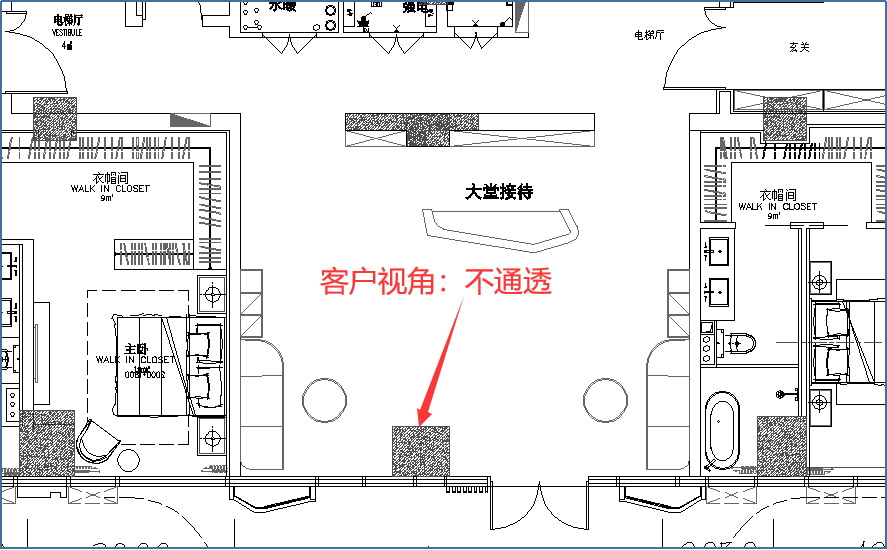

▲ 原設計

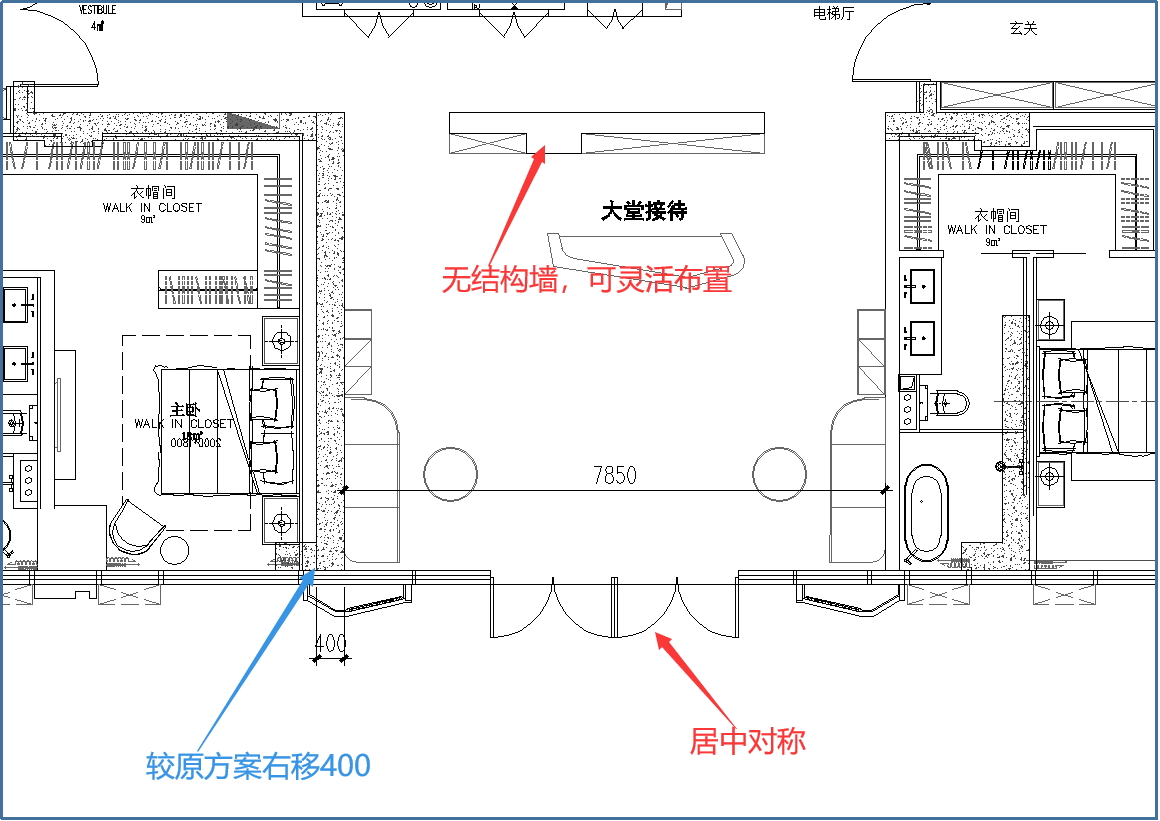

▲ 修改后

03、進度保障

精細化審圖可嵌入整個設計過程中，有效提高工程效率，節約時間成本，避免設計變更、工程拆改帶來的時間損耗，確保工程按期竣備。

案例：

存在問題：

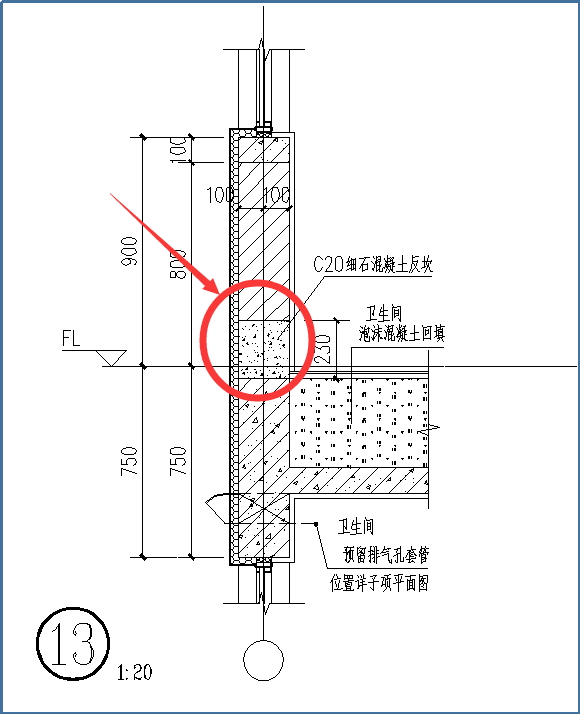

衛生間應設置混凝土反坎并高于完成面至少200mm。

精審建議：

增加混凝土反坎，使其滿足相關規定。

服務成果：

在施工前檢查出圖紙錯誤，避免施工后拆改造成時間及成本損失。

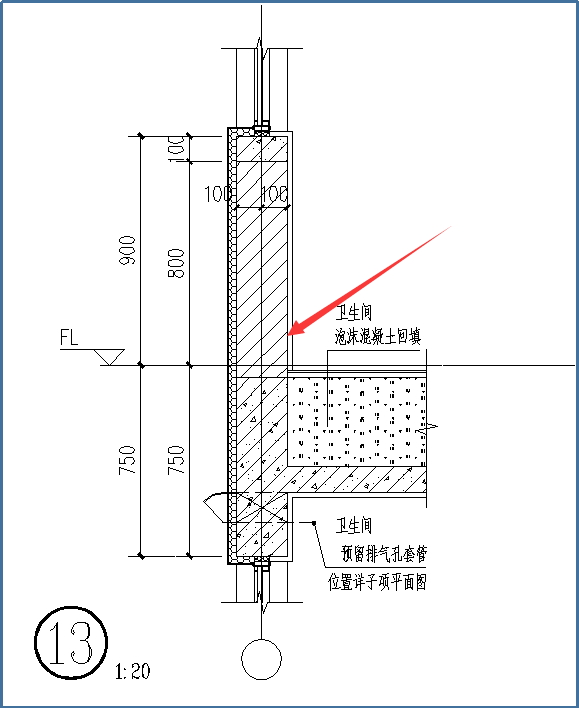

▲ 原設計

▲ 修改后

04、質量保障

精細化審圖從設計、工程、成本、營銷、物業角度對圖紙進行全視角的嚴格審查，避免因圖紙問題導致現場拆改，破壞工程質量安全等情況。

案例：

存在問題：

墻身大樣腰線位置空調外機放入口寬度只有330mm，普通1.5P空調厚度350mm ,空調外機難以安裝。

精審建議：

增加設備平臺寬度。

服務成果：

在施工前檢查出圖紙錯誤，避免客戶的投訴以及施工拆改造成質量安全、時間及成本損失。

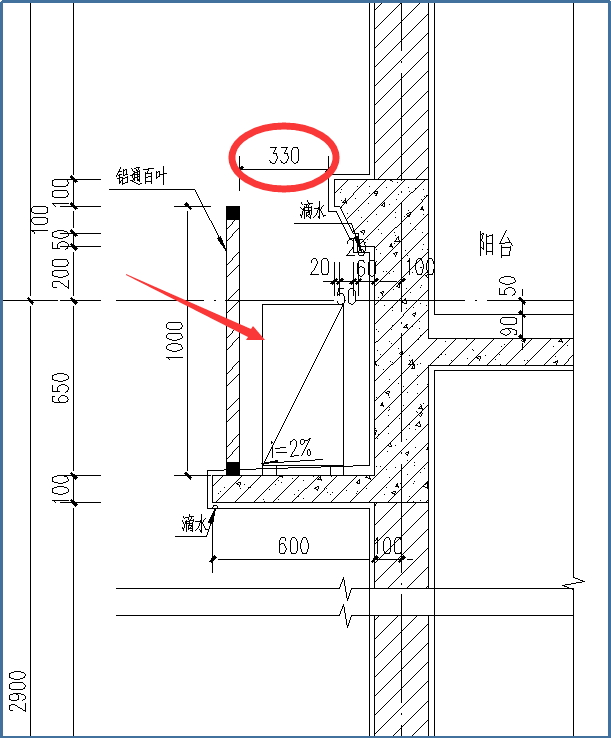

▲ 原設計

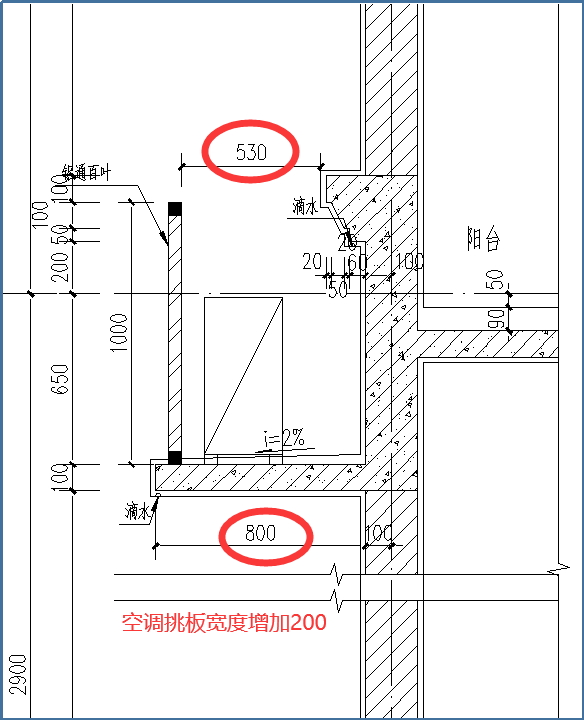

▲ 修改后

同辰建筑作為國內首家集“設計顧問、成本優化、建設管理、信息技術”于一體的綜合性咨詢服務企業，為建筑企業提供基于設計、成本、管理、運營以及信息技術的解決方案，為項目全生命周期提供數據支撐、技術支撐與協同管理，打造“高利潤、低成本”的價值工程。公司精細化審圖服務以成本控制、品質保障、進度保障、質量保障為核心目標確保客戶的利益！
