門式剛架輕型房屋鋼結構以其用鋼量省、造價低、性能好、設計及制作簡單、工期短等優點，受到廣大業主的歡迎和選擇，目前在國內已成為廠房、倉庫、其他大空間多用途房屋的主流結構形式，這種結構形式與普通的鋼筋混凝土結構有很大的區別。有經驗工程師可以根據受力特點充分發揮材料的作用，經驗較少的工程師如果仍采用鋼筋混凝土結構設計思維進行設計，在浪費材料的同時，也可能出現設計錯誤，需要引起相關從業人員的注意和重視。以下以一個具體項目為例，對設計過程中出現的部分問題進行分析。本項目在解決設計問題的同時，節省結構成本20%。

01、項目概況：

項目地點：西安市項目體量：占地面積18萬平米，總建筑面積17萬方項目業態：主要由單層門剛廠房、多層鋼框架廠房組成場地烈度：8度（0.2g）設計地震分組：第二組場地類別：Ⅲ類基本風壓：0.35kN/m2基本雪壓：0.30kN/m2

02、優化成果展示：

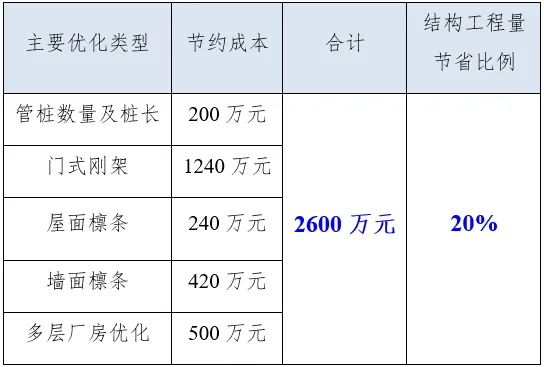

門剛廠房構件截面尺寸小，對荷載敏感，因此需要從根本上對荷載進行優化，同時結合對結構構件、支撐體系和圍護系統的合理布置，才能最終將成本指標控制到最優。本項目主要從以下幾個方面進行優化，優化成果匯總?cè)缦拢?

咨詢要點介紹：

2.1 屋面荷載：

鋼結構廠房屋面橫荷載較小，一般輕鋼屋面約0.3KN/m2，屋面設光伏板時總計約0.5KN/m2。一般民用設計院習慣了混凝土結構保守取大值的設計思路，將此沿用到鋼結構設計當中，屋面恒載甚至取1.0KN/m2。其實對于鋼結構并不是取值越大越安全，有時會因為恒載取值比實際偏大較多，而對風吸力的影響估計不足，導致安全事故。

本項目通過對荷載取值的優化，精細控制各結構構件的截面尺寸，節省用鋼量。同時，由于地處高烈度區，屋面恒載的優化可以大大減小地震作用，從而為基礎樁基優化提供了條件。

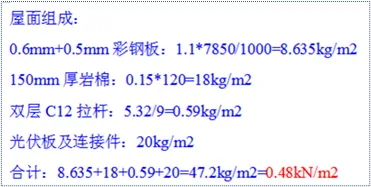

▲ 屋面荷載導算過程

2.2 基礎樁基：

廠房基礎成本在整體造價占比較大，有時候甚至會因為地基條件的差異影響地上經濟柱跨和柱距的選擇，此項成本不容忽視，而且與地上成本密切相關。本項目通過荷載優化控制了柱底彎矩，從而優化樁基數量和管樁長度。本項優化節省額約200萬元。

2.3 剛架截面：

剛架作為門剛廠房的主要構件，其設計是個系統化的過程，主要涉及柱截面形式的選擇，截面是否分段，剛架梁截面的確定，梁分段位置的確定，支撐系桿體系的布置，平面外計算長度的確定。本工程結合項目具體條件，優化各構件支撐條件及截面尺寸，充分利用截面寬厚比及發揮截面腹板屈曲后強度，將截面尺寸控制到最優。本項優化節省額約1240萬元。

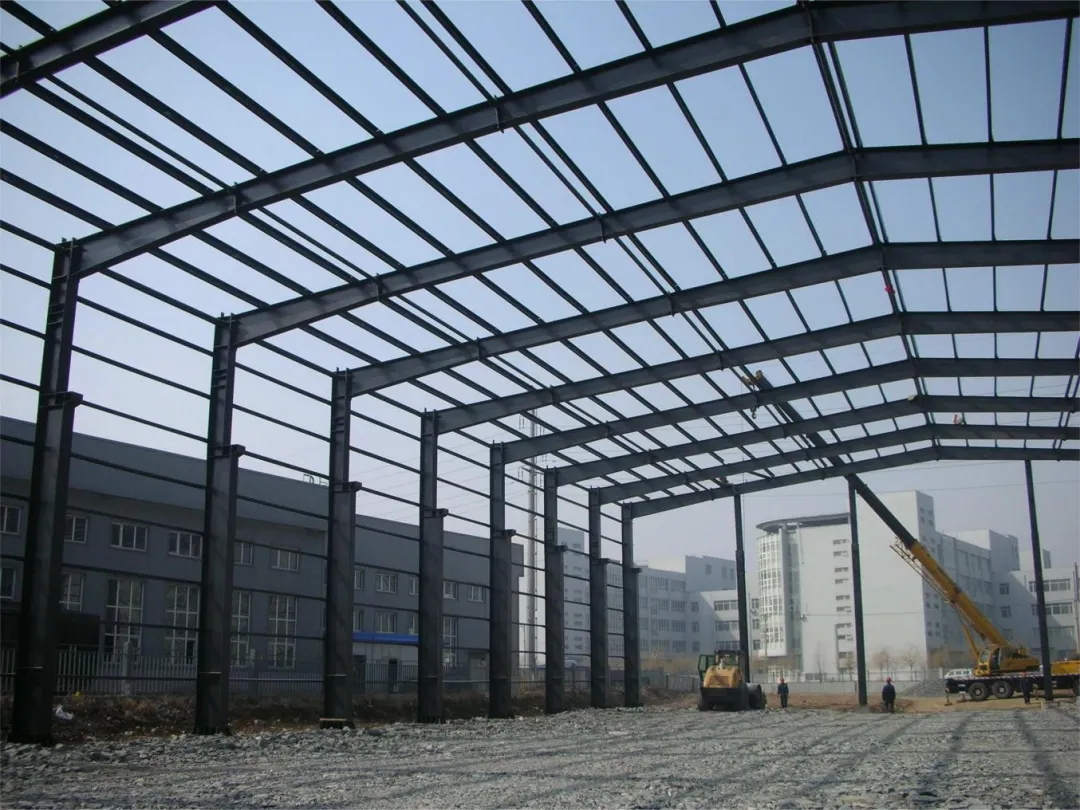

▲ 門式剛架截面形式

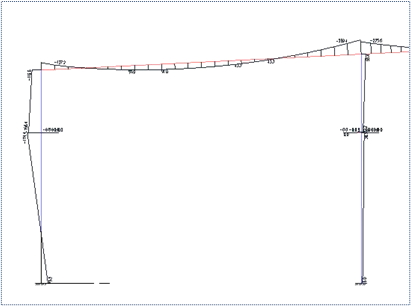

▲ 門式剛架彎矩圖

2.4 檁條體系：

檁條系統作為輕鋼廠房的主要圍護構件之一，其工程量在總體造價上也占有相當比例。本項目通過細化風荷載分區，詳細區分檁條截面，并在與鋼構廠家溝通確定檁條成本僅與用鋼量有關后，根據實際荷載設計出非標自定義截面，從而充分發揮了構件強度，并節省了用鋼量。本項優化節省額約240萬元。

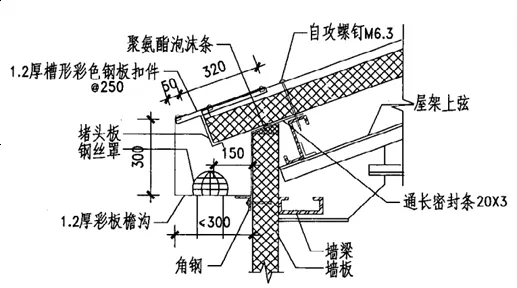

2.5 墻梁體系優化：

墻面檁條體系與屋面檁條體系有個典型的區別，屋面檁條主要受力為單軸受彎構件，自重、雪荷載、風荷載基本都是垂直于屋面板作用的，而墻面檁條是典型的雙軸受彎構件，自重是沿檁條弱軸作用的，風荷載沿檁條強軸作用。本項目通過優化墻面檁條的傳力路徑和受力模式，將通過構件的受壓和受彎傳力模式調整為受拉傳力模式，大大提高了結構傳力效率，檁條用鋼量節省50%以上。本項優化節省額約420萬元。

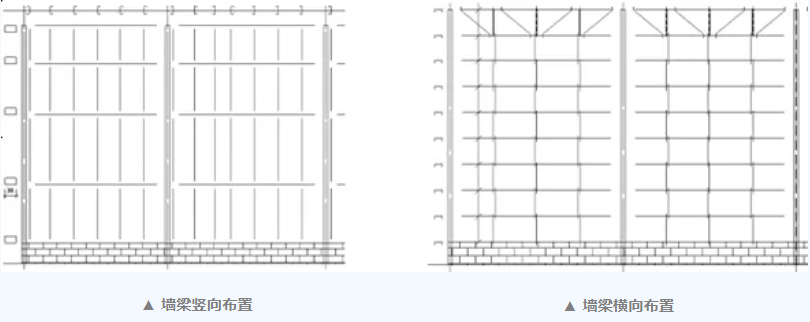

下圖左側為橫向采用矩形鋼管，C型槽鋼豎放的檁條布置體系；下圖右側為C型槽鋼橫放的檁條布置體系，豎向采用φ12圓鋼拉結傳力，是最為經濟的傳力體系。

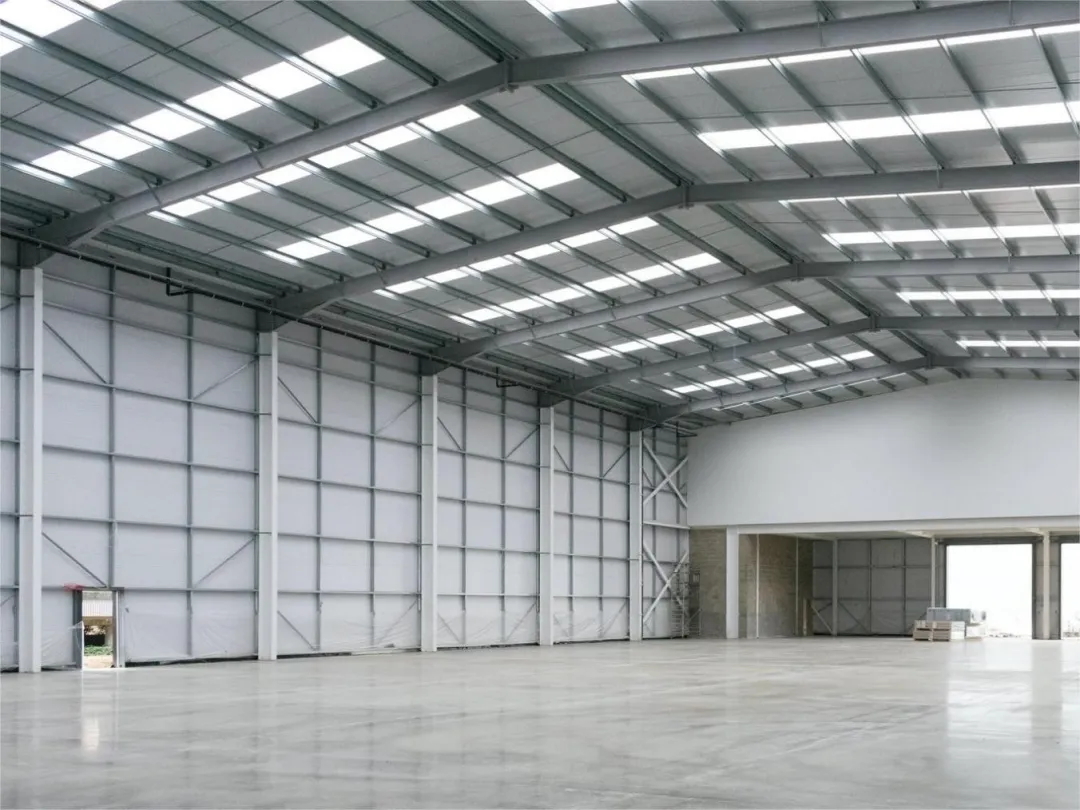

▲ 墻面檁條系統

2.6 支撐體系：

門剛廠房一般為二維受力體系，在剛架平面內為幾何不變體系，平面外需要通過支撐體系將平面外機構變?yōu)榉€(wěn)定的結構體系。本項目采用對支撐體系布置形式的優化，在滿足結構剛度要求的情況下，節省了構件的截面尺寸。

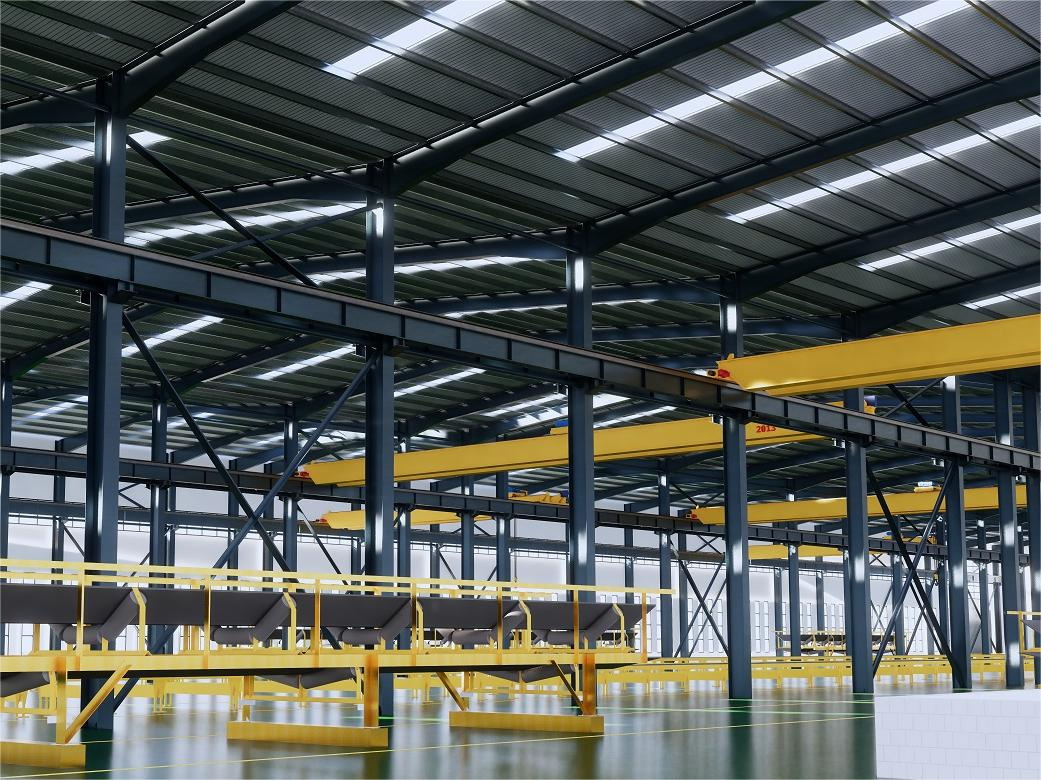

▲ 縱向支撐體系

2.7 多層廠房結構體系：

多層廠房一般按鋼框架結構體系設計，本項目結合頂部樓層業主工藝流程的要求，在常規大空間抽放的基礎上，將頂部樓層采用了門剛的結構體系，與下部的鋼框架體系相結合的形式，從而采用了提高了構件使用效率，達到節省用鋼量的目的。本項優化節省額約500萬元。

03、總 結：

鋼結構設計原理簡潔、明確，但是結構形式千變?nèi)f化，要達到既滿足功能要求，又節省投資預算的目的，就需要對各種結構形式的設計技巧有足夠的積累，用巧妙的受力設計方式才用在常規項目中挖掘出更大價值。
