【同辰原創】特征周期Tg對結構經濟性影響有多大?
- 時間:2024-08-02
- 作者:同辰建筑
- 瀏覽:356次
- 分享:
在建筑結構設計中,場地特征周期Tg的取值直接影響結構計算地震力的大小,當結構計算主要由地震工況控制時,其影響尤為明顯。那么Tg取值對結構經濟性具體影響多大呢?這與建筑的高度、戶型、具體結構布置等因素都有直接關系,經濟性具體數據只能做定性的分析參考。本文以我司某7度(0.15g)項目為例,對特征周期不同取值情況下,結構的經濟性進行對比。
01、項目概況:
對比案例為剪力墻住宅、建筑高度43m、層高3.05m,抗震設防烈度7度(0.15g)、設計地震分組二組、場地類別Ⅲ類,結構計算為地震工況控制。
根據“建筑抗震設計規范”,特征周期取值有以下2種情況:
① 根據“抗規表5.1.4-2”查表確定的Tg=0.55s。
② 根據“抗規條文4.1.6”,當有可靠的剪切波速和覆蓋層厚度且其值處于規范所列場地類別分界線附近時,允許按插值法確定特征周期;本項目正好符合此情況,特征周期插值Tg=0.5s。
我司方案階段已與地勘單位溝通,確認本項目場地特征周期可取值0.5s,地勘單位重新更新了地勘報告相關章節內容,故項目初期便已經按Tg=0.5s進行結構模型計算。地勘報告更新部分內容示意如下圖:

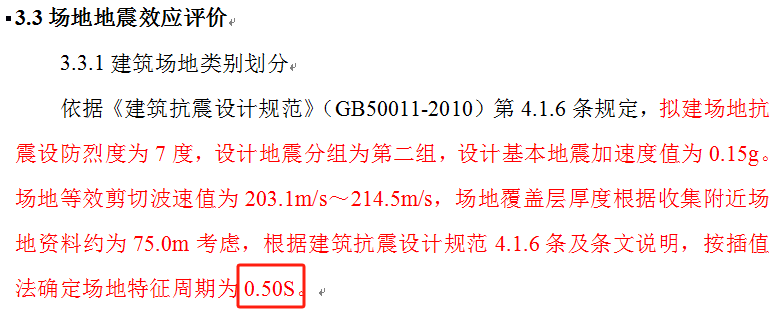

▲ 更新后地勘報告示意
出于探究特征周期Tg由0.55s調整為0.5s為甲方帶來的經濟效益,我司補充了Tg=0.55s方案的結構布置,用來與原Tg=0.5s方案進行經濟性對比。
02、對比方案概況:
① 結構布置相同的情況下,Tg=0.5s與0.55s位移對比
經試算,不調整任何參數和布置,直接將Tg=0.5s的計算模型的特征周期由0.5s調整為0.55s后,結構位移角由1/1051變?yōu)?/966,不能滿足規范要求(詳見下圖),需要調整結構布置才能滿足規范要求。

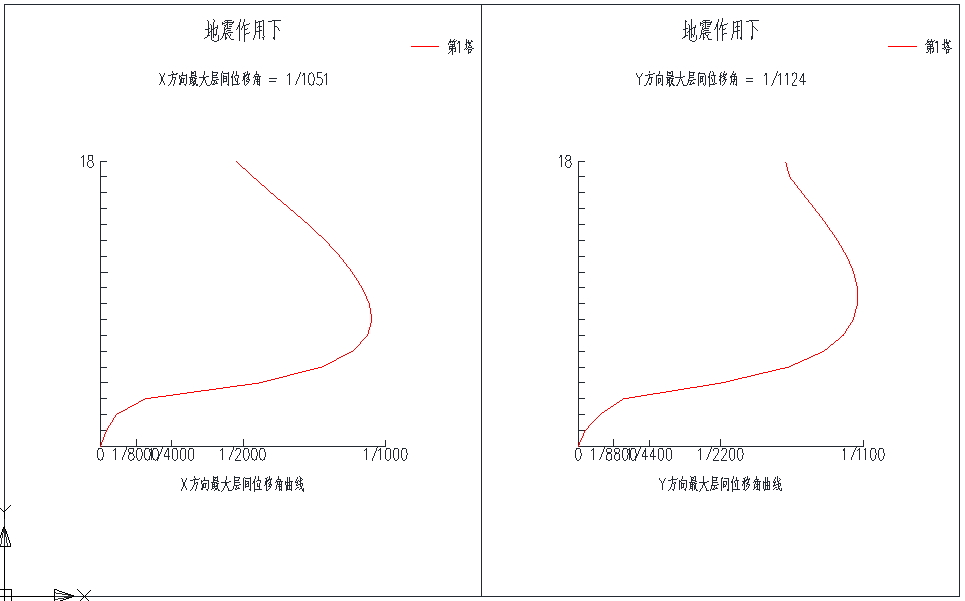

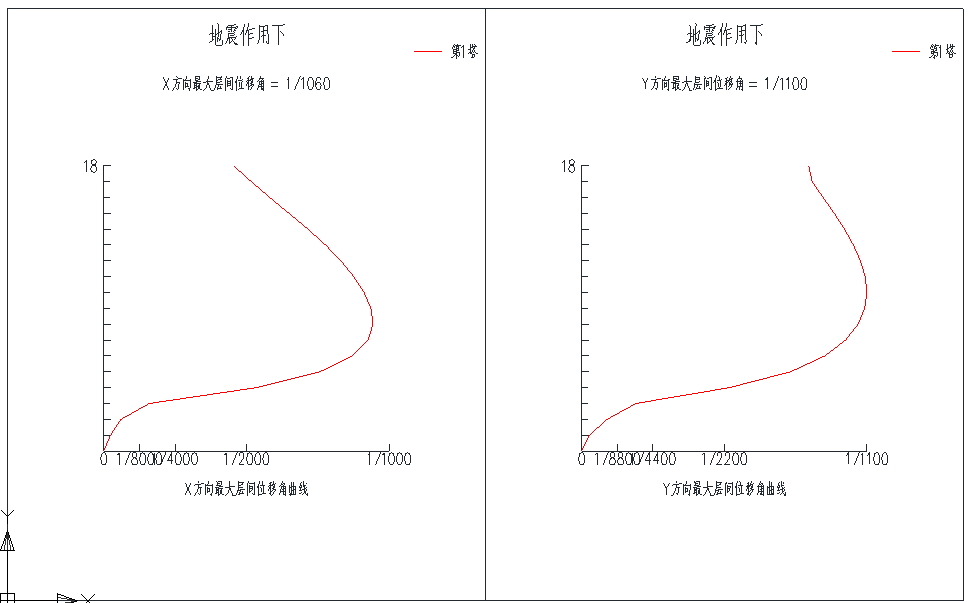

▲ Tg=0.5s地震作用下位移角

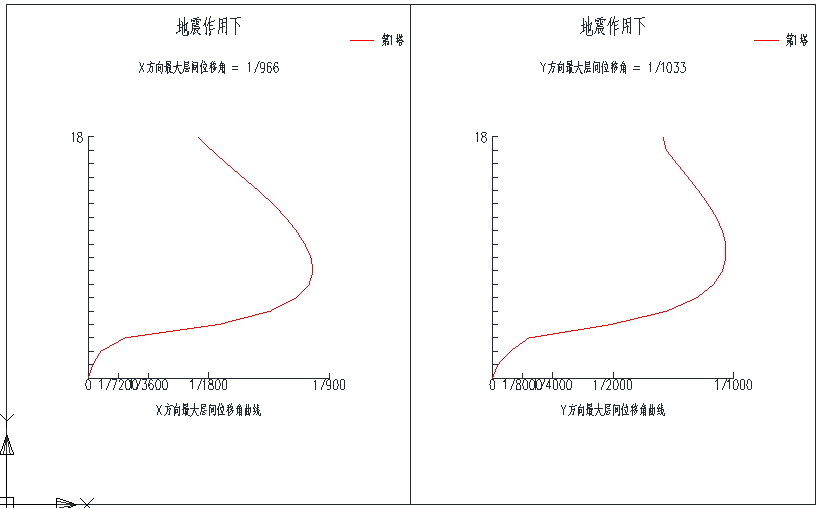

▲Tg=0.5s調整為Tg=0.55s后位移角
② 位移角相當情況下,Tg=0.5s與0.55s結構布置對比
將Tg=0.55s結構模型調整至與Tg=0.5s結構模型位移角相當?shù)乃?,調整前、后結構布置示意見下圖,圖中云線所圈墻體為加長翼緣及增加墻體;

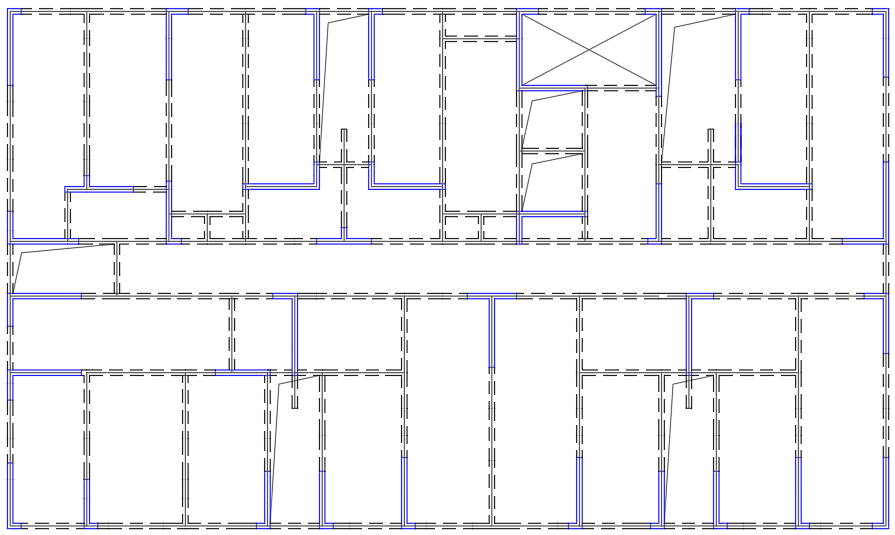

▲ Tg=0.5s結構布置

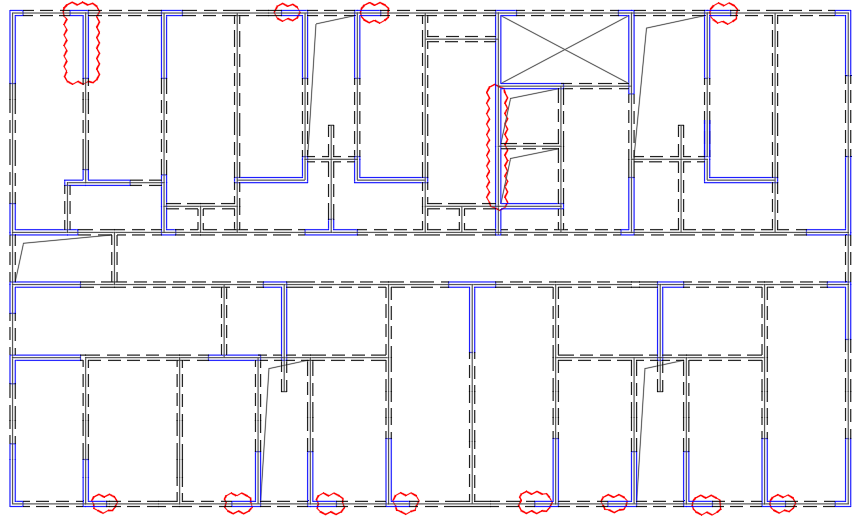

▲ Tg=0.55s結構布置
③ Tg=0.55s與Tg=0.5s位移對比
特征周期0.55s與0.5s對應的位移指標如下:
▲ Tg=0.5s地震作用下位移角
▲ Tg=0.55s地震作用下位移角
03、Tg=0.55s與Tg=0.5s經濟性數據對比:
為減少其他變量不確定因素對對比數據的影響,取兩方案同1標準層進行數據統計,鋼筋、混凝土經濟性對比數據如下:

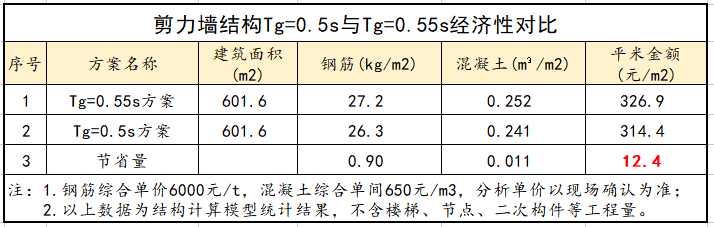

▲剪力墻結構Tg=0.5s與Tg=0.55s經濟性對比
04、結 論 :
由上述對比數據可知,本項目剪力墻住宅Tg=0.5s較Tg=0.55s每平米節省約12.4元/m2,經濟性是非常明顯的。調整后,可取消、縮短部分剪力墻,并且對業主后期改造的可能性及建筑品質有非常大的提升,所以特征周期的準確取值對項目非常重要,高烈度地區尤為明顯,應予以重視。
上述對比僅針對本項目具體戶型,數據僅能參考,具體項目應具體分析。需要注意的是對比時要將2種方案的位移指標控制在同一水平,僅調整特征周期取值而不調整結構布置是不符合實際設計情況的。特征周期對于非地震工況控制的結構影響很小,對于7度(0.15g)及以上烈度地區影響較大,一般情況下烈度越高影響越大。
另外本項目對于框架結構也進行了相同情況的數據對比,由對比數據可以定性判斷,場地特征周期取值對框架結構的影響更加敏感,經濟性影響更大,以下僅簡單展示框架結構Tg=0.5s與Tg=0.55s經濟性對比的主要數據供參考,有興趣的朋友可以進一步深入驗證。

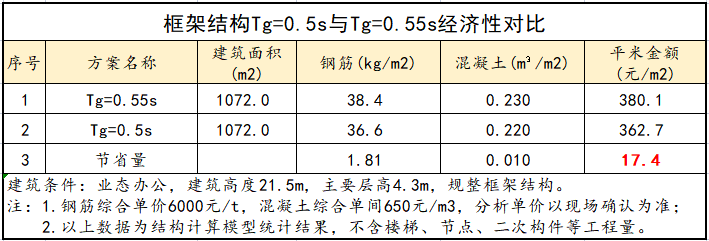

▲框架結構Tg=0.5s與Tg=0.55s經濟性對比
