在目前房地產開發項目中，住宅小區所占比重最大，而地下停車庫是住宅小區必備的附屬功能。在國家大力推展綠色經濟的今天，一個高品質的地下車庫，不僅要能夠?qū)崿F(xiàn)建筑需要的功能需求，更要具有良好的成本經濟性......

因此，本文關于地下室頂板經濟性的介紹與分析，不僅有助于我們了解影響頂板體系建造成本的幾大因素，更有助于在實際工程實施中對建造成本的有效控制。

01、不同頂板結構體系介紹

Part 1、主次梁結構

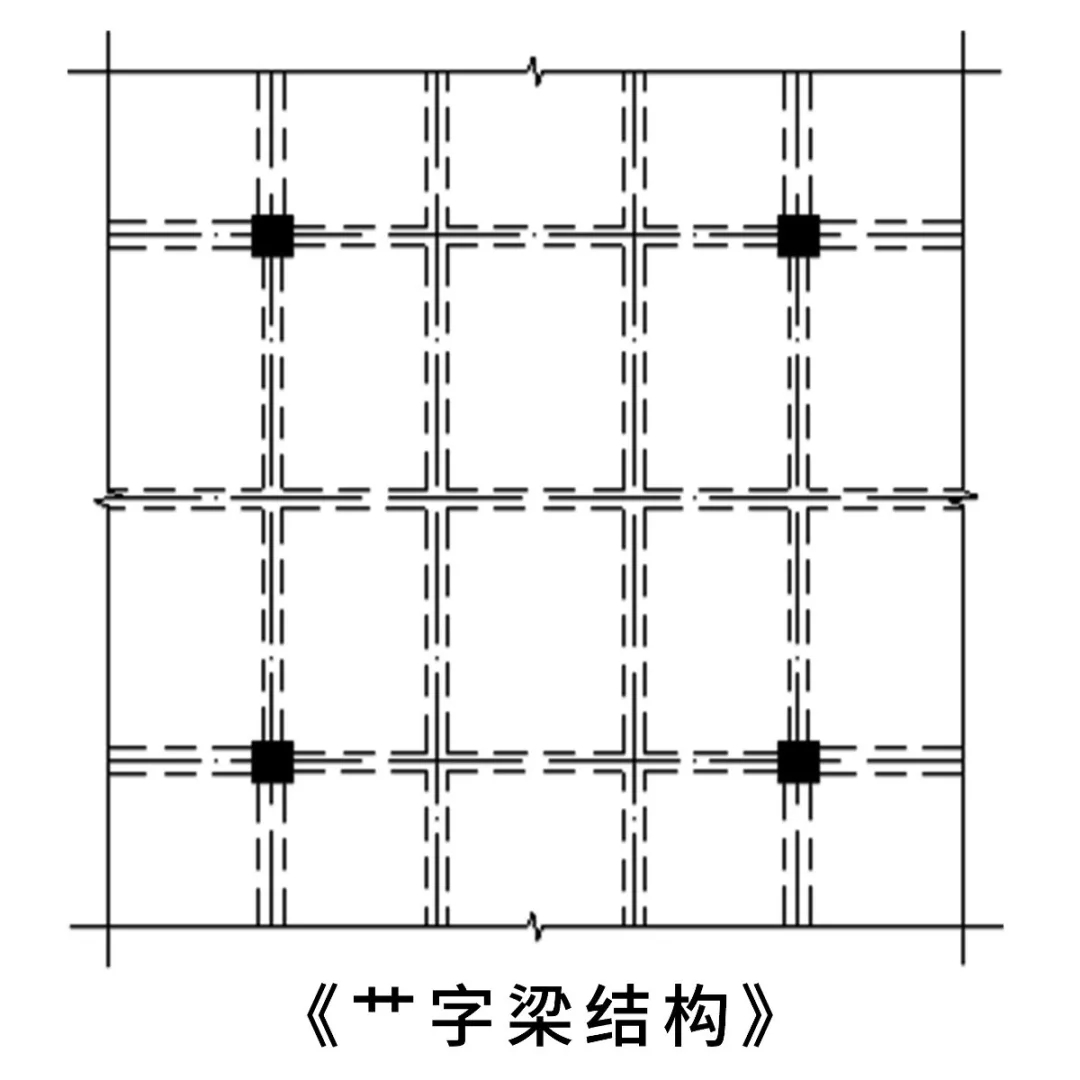

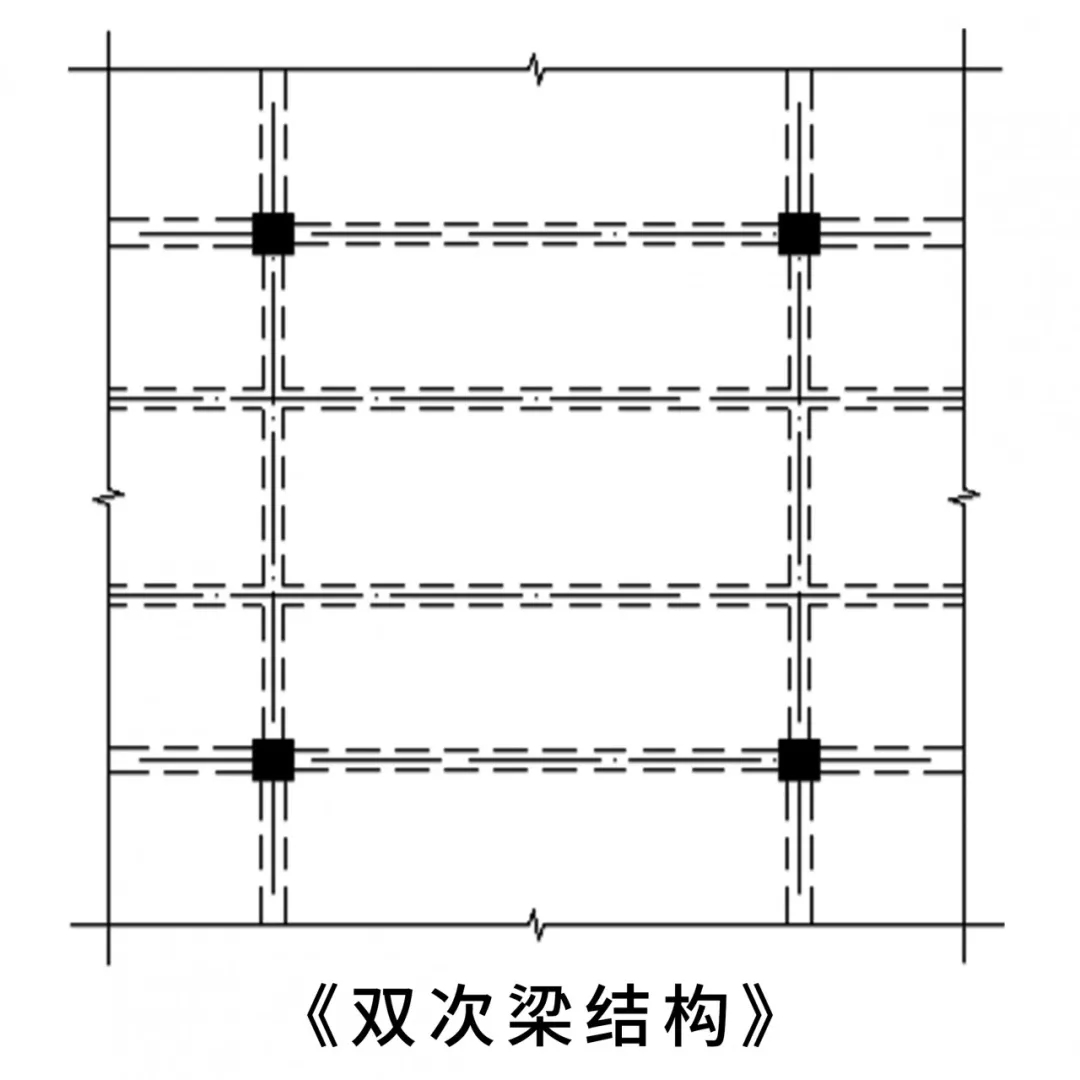

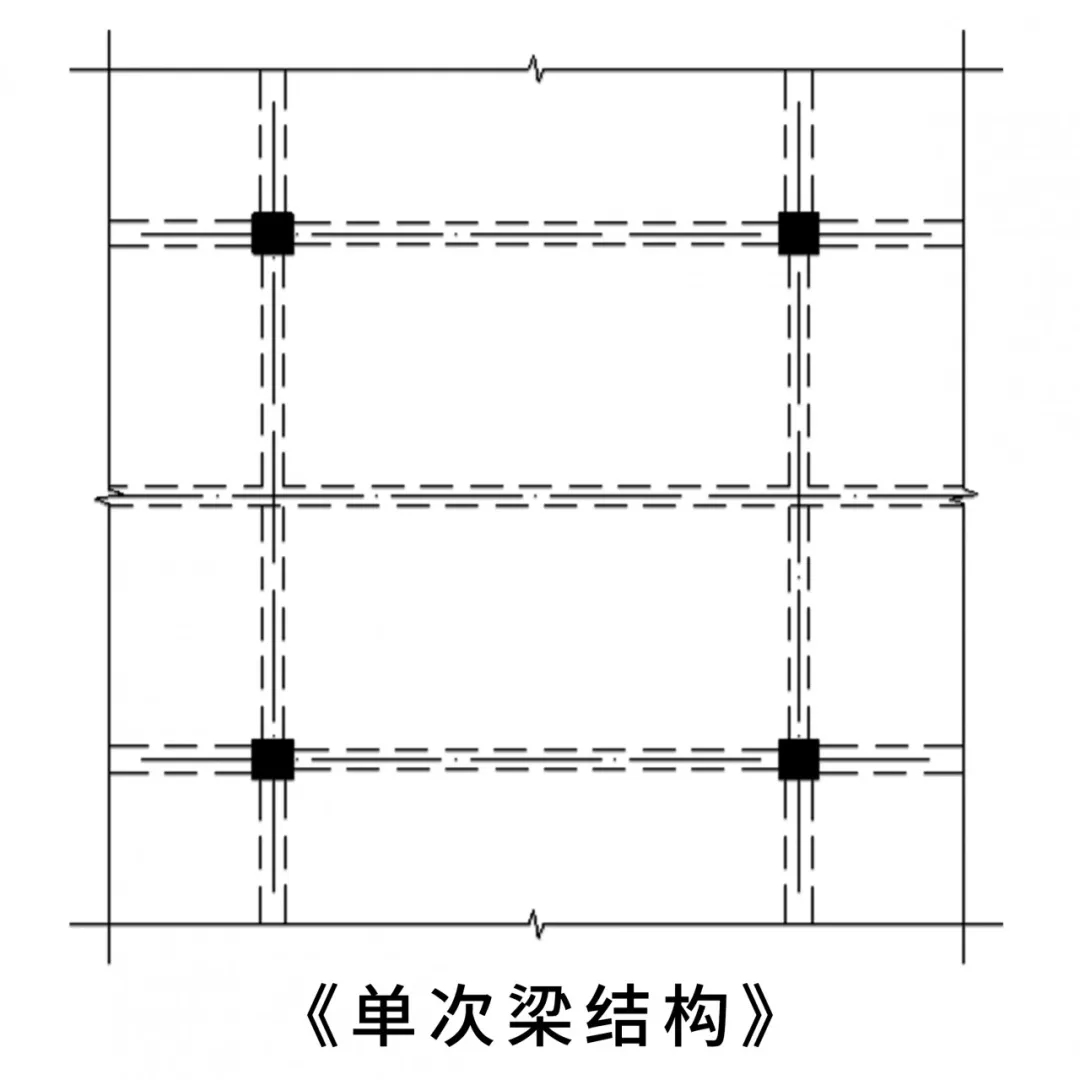

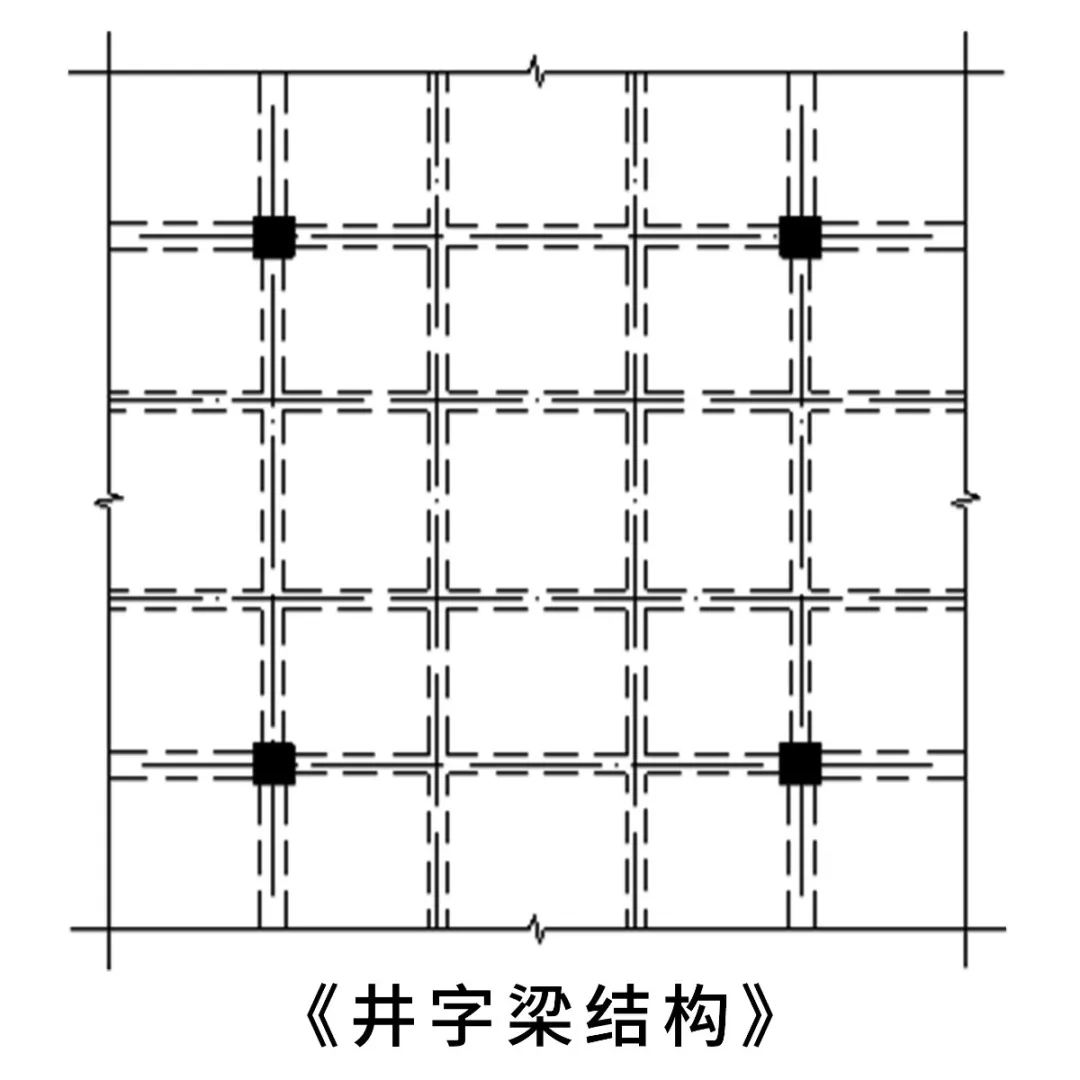

主次梁結構為傳統的頂板結構體系，根據次梁的布置情況可分為單次梁結構，雙次梁結構，十字梁結構，艸字梁結構，井字梁結構。

Part 2、大板結構

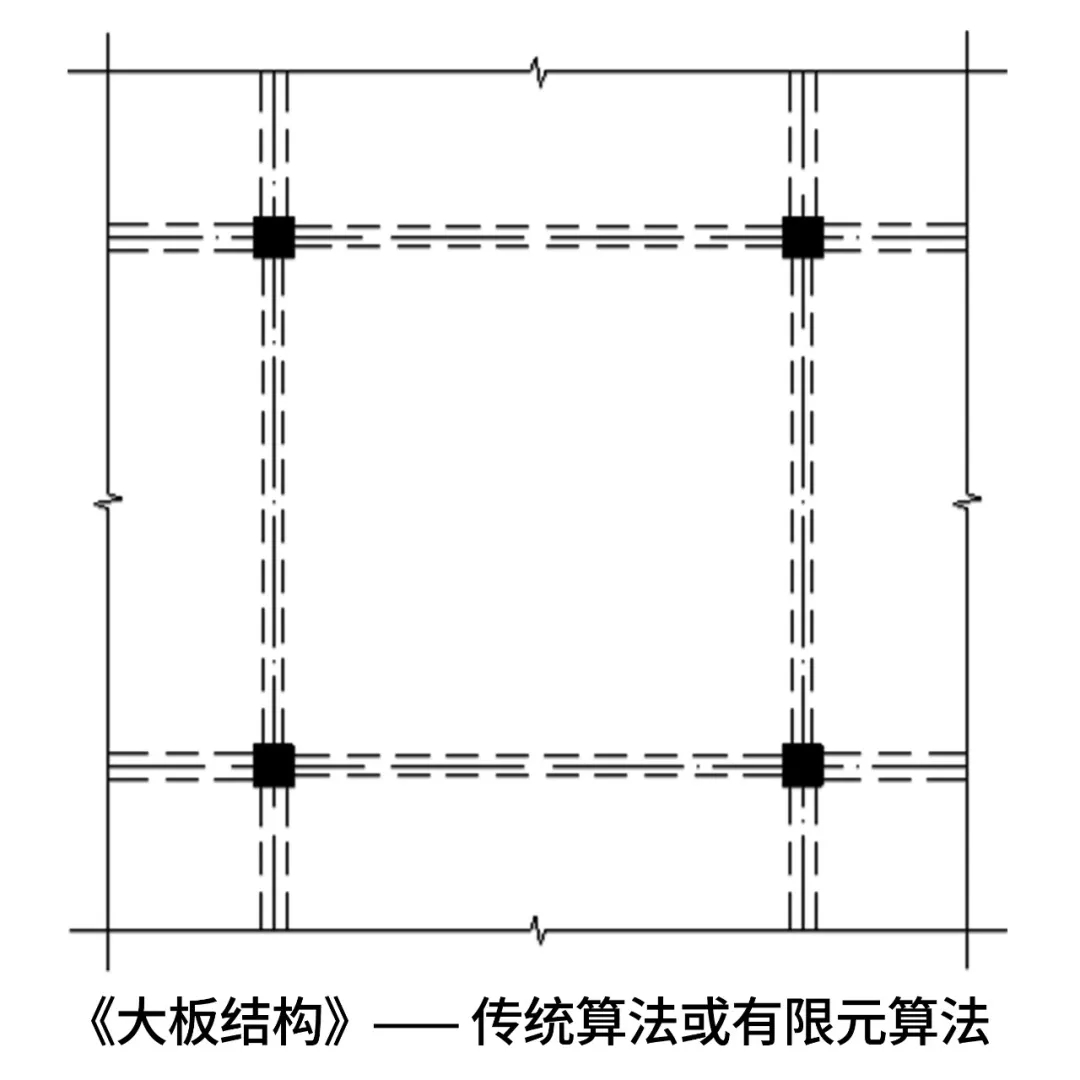

大板結構根據結構算法不同及是否加腋分為：大板結構（傳統算法）、大板結構（有限元算法）。

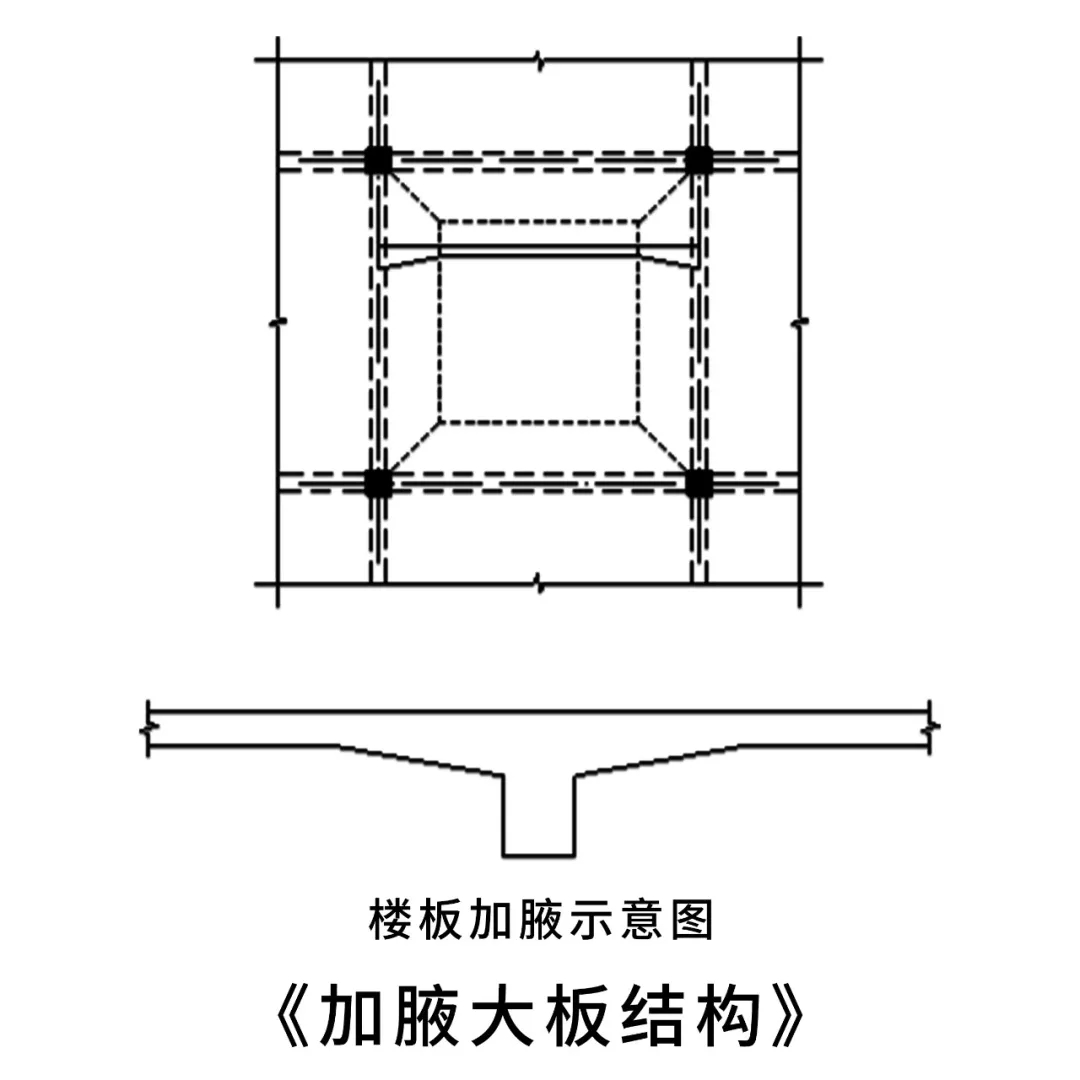

加腋大板結構（有限元算法），如下：

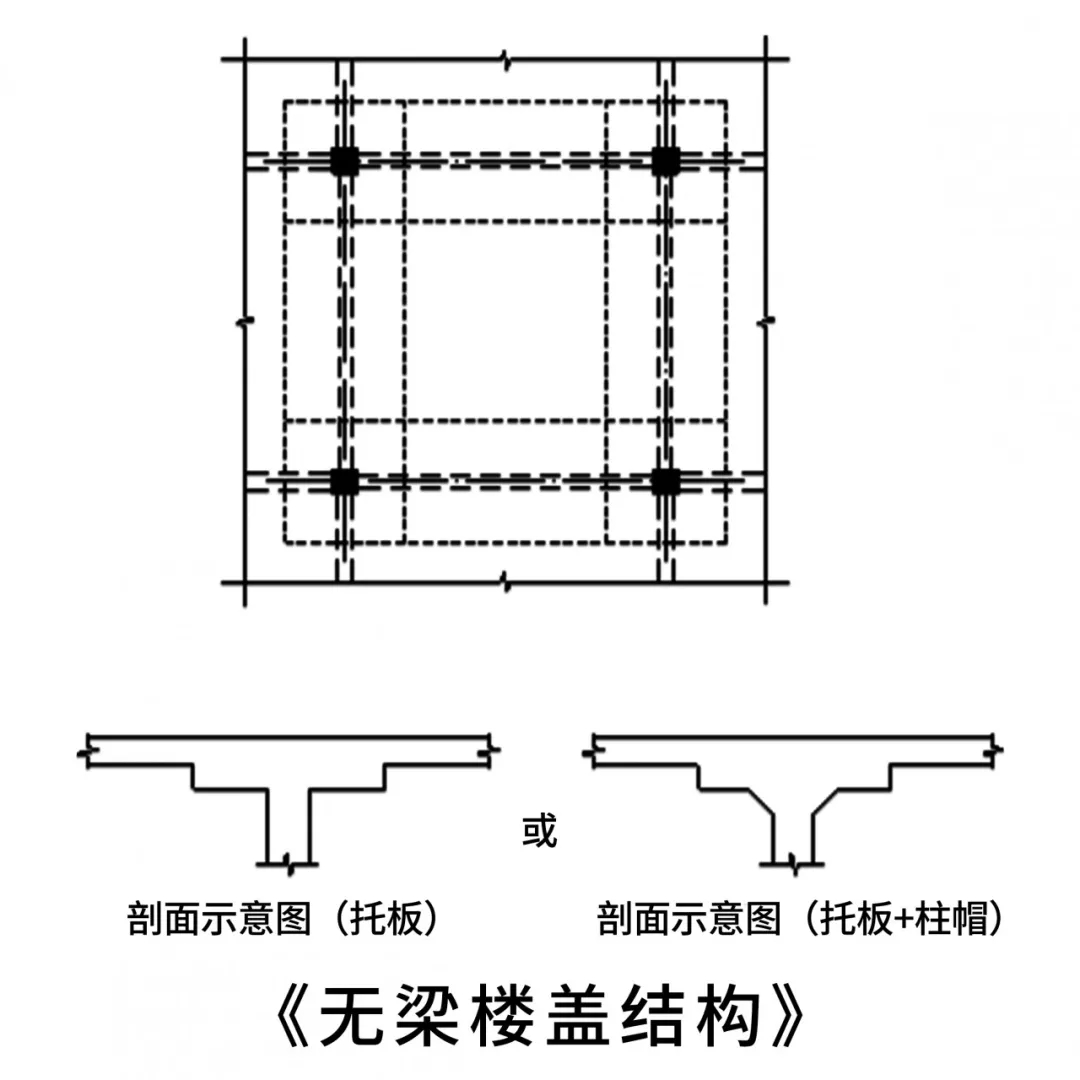

Part 3、無梁樓蓋結構

顧名思義，無梁樓蓋結構即頂板體系為無梁結構，豎向荷載全部由頂板承擔。

02、為什么要重點控制頂板

在整個小區建造系統中，地下室往往由于其位置的重要性，如作為上部結構基礎，抵抗側土壓力，水浮力及小區路面荷載等，在成本投資上占有較大比重。

而地下室頂板體系作為地下室結構的重要組成部分，其建造成本約占地下室整體建造成本的40%~50%，因此地下室頂板體系成本控制是地下室成本控制的重中之重。

小區地下室頂板需承托小區綠化，因此頂板厚度一般較大，常規不小于160厚，部分地區要求不小于250厚，根據項目中柱網的大小不同會有不同程度的上浮，如此厚重的頂板其經濟成本可見一斑，當不能根據項目情況恰當選擇結構體系而做到材盡其力時，很容易造成材料浪費，成本控制失衡。

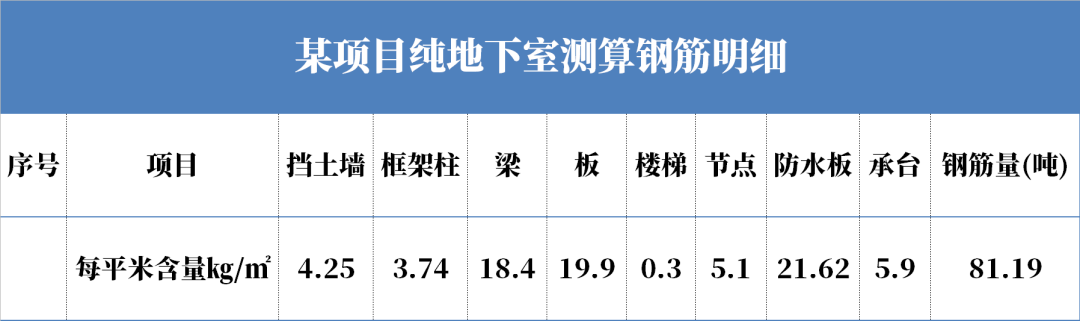

某項目地下室各部分鋼筋含量：

某項目地下室各部分混凝土含量：

03、影響頂板性價比的因素及解決方法

結構設計經濟，就是結構設計做到材盡其用 -- 建筑結構的構件能對結構安全出力，出最大的力。因此，要想得到經濟的設計，就必須關注結構構件“抗力”的有效性，效率低的構件占用材料用量。增加結構自重，不僅不出力，反而會成為成本的累贅。

結合規范要求，經濟的頂板體系的選擇一般與如下幾個因素有關：

Part 1、頂板厚度

不同的頂板厚度可匹配不同的頂板結構體系，板厚越厚，其平面外剛度越大，在體系中可承擔的荷載就越大。當板厚達到一定厚度，如不小于250厚時，不應忽略板的作用，應考慮樓板與梁變形協調，共同承擔上部荷載?？蓪?shí)現上述要求的典型樓板體系為《無梁樓蓋結構》、《加腋大板結構》、《大板結構-有限元算法》。

Part 2、柱網尺寸

一般，大柱網地庫空間較開闊，典型柱跨內覆土荷載較大，各種結構體系都可作為備選方案。然而，對于小柱網地庫，由于跨度較小，加腋之間或柱帽之間尺寸過小，現場施工難度大。

綜合考慮，加腋大板及無梁樓蓋方案不盡為最優方案，可考慮采用大板方案（有限元算法）作為優選方案。

Part 3、層高

當由于項目綜合因素，地下室層高要求較低時。無梁樓蓋結構、加腋大板結構、大板結構（有限元算法）由于充分考慮了板的承載力，梁截面高度可有一定程度的降低，可優先考慮。

【3.1】基本情況：

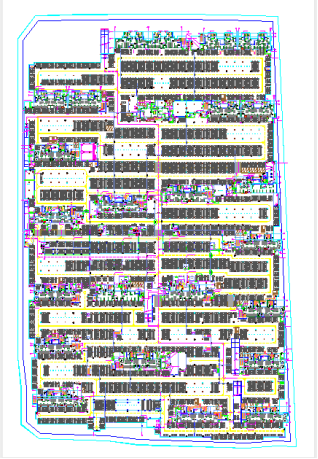

某小區地下車庫，典型柱網尺寸為大柱網，頂板覆土1.5m,無人防，地下室成本指標超標。

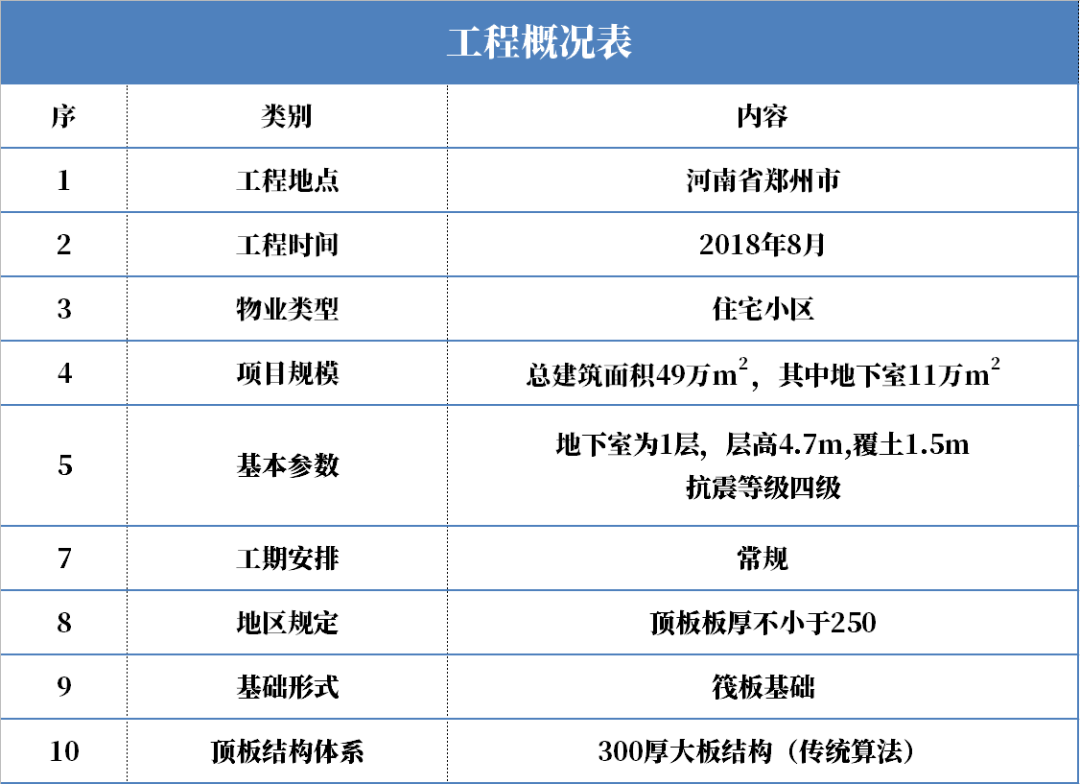

【3.1.1】工程概況：

柱網尺寸：8.4*8.4

頂板覆土：1.5m

頂板厚：300厚

頂板結構體系：大板結構（傳統算法）

【3.1.2】原設計方案及估算：

原頂板體系為300厚大板結構（傳統算法）方案。

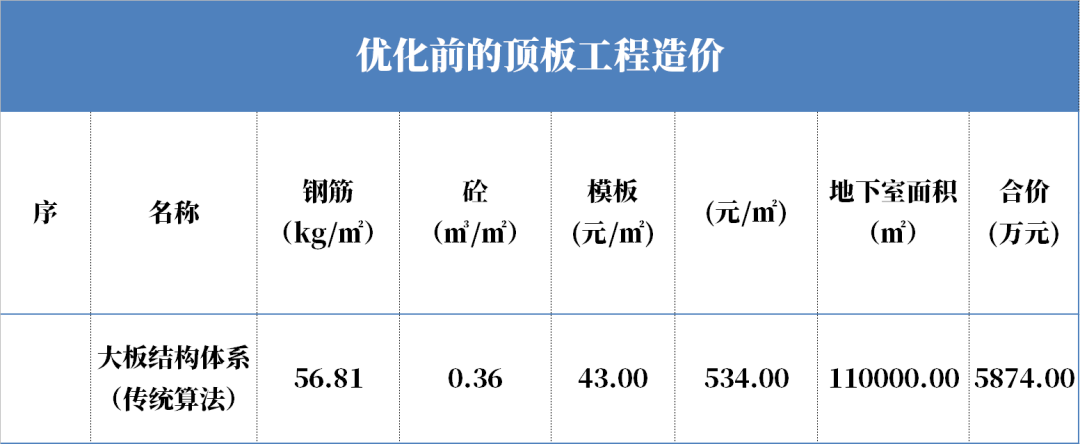

成本造價如下：

【3.2】偏差分析：

原大板結構方案雖能滿足結構計算要求，但從結構受力角度：

此方案未能有效發揮300厚樓板的承載潛力，忽略了樓板平面外的剛度，導致豎向荷載最終全部由框架梁來承擔，進而導致梁配筋偏大；

由于柱網尺寸較大，覆土較厚，導致樓板彎矩非常大，而板的面外剛度又非常?。▌偠扰c高度的三次方成正比）。為抵抗如此大的彎矩，只能通過加大樓板配筋的方式來解決，最終導致樓板配筋量失衡。

【3.3】方案優化：

【3.3.1】?jī)?yōu)化過程簡述：

根據地區規定，地下室頂板板厚不小于250。此種情況不應忽略樓板面外剛度及與梁共同承擔荷載的潛力，應優先考慮能夠發揮樓板與梁變形協調的結構體系，其次應考慮減小樓板跨度。使樓板彎矩與配筋達到經濟性上的平衡，根據上述分析，《加腋大板結構》、《雙次梁結構》應為首選。

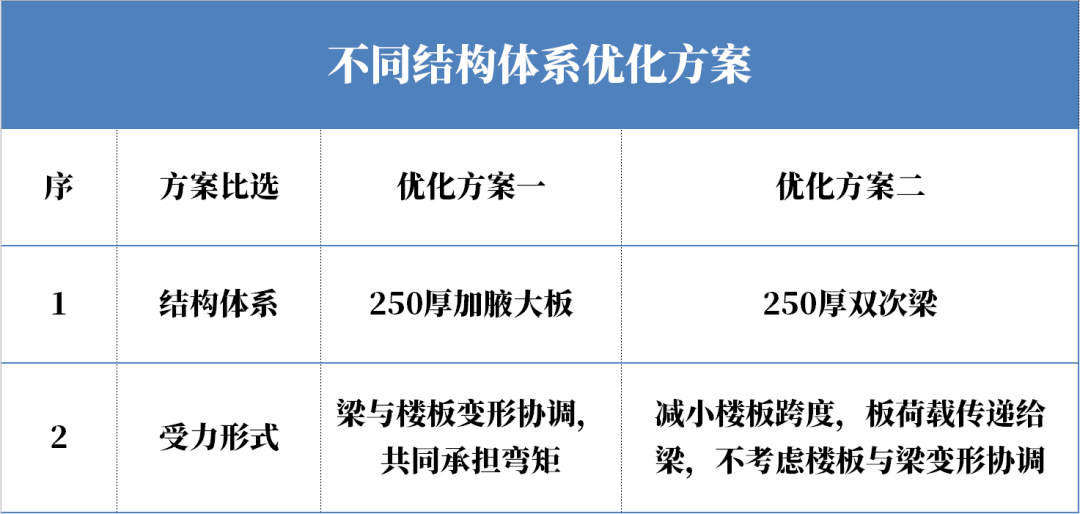

結構體系優化方案：

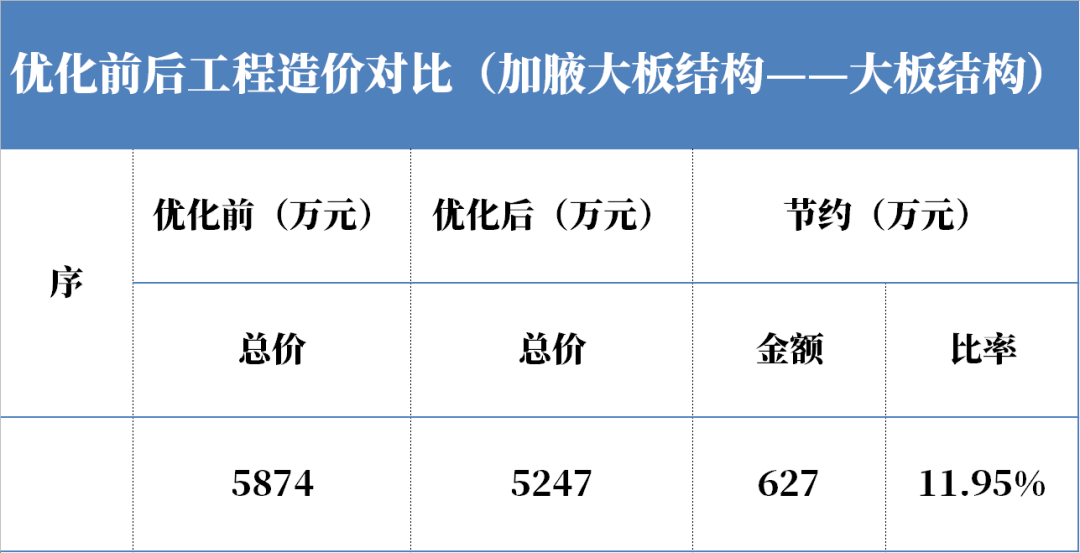

優化前后的工程造價對比（加腋大板 結構—— 大板結構），如下表：

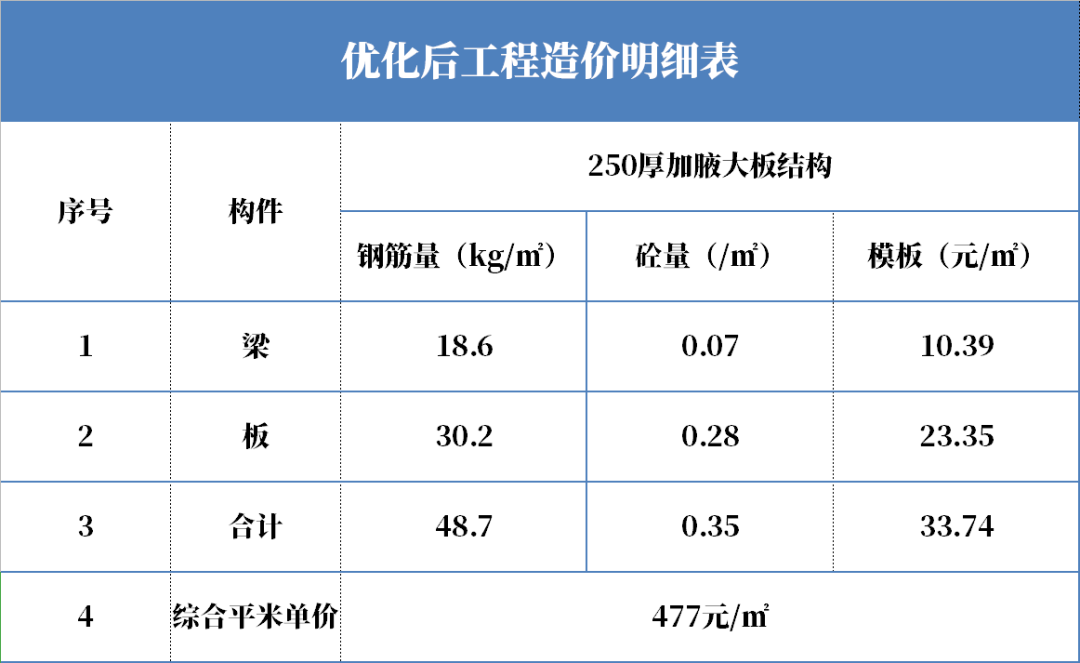

優化后的工程造價明細如下表：

鋼筋為5500元/噸，混凝土為500元/m3，模板為65元/m2。

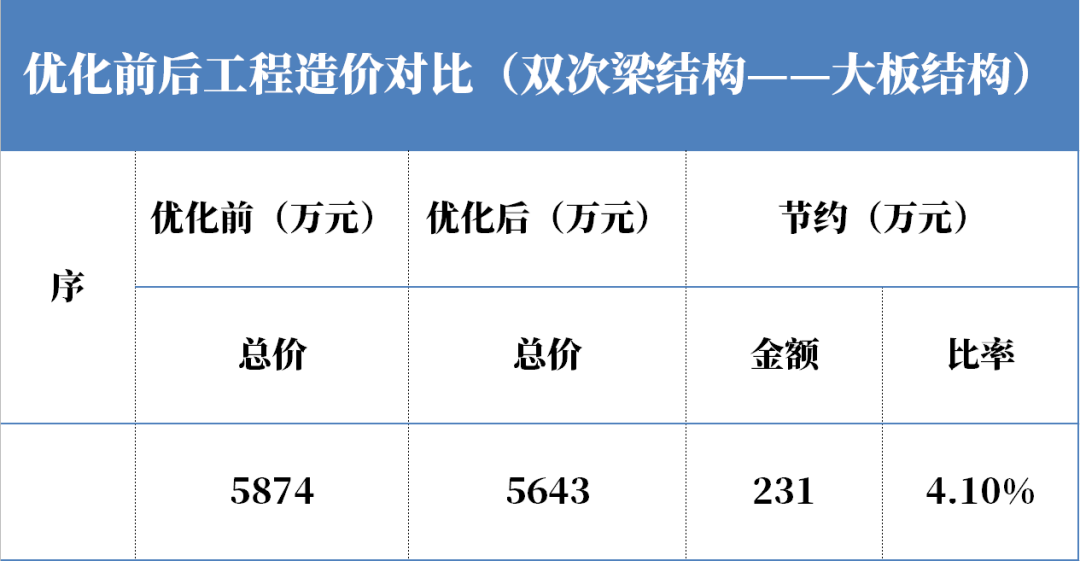

優化前后的工程造價對比（雙次梁結構——大板結構），如下表：

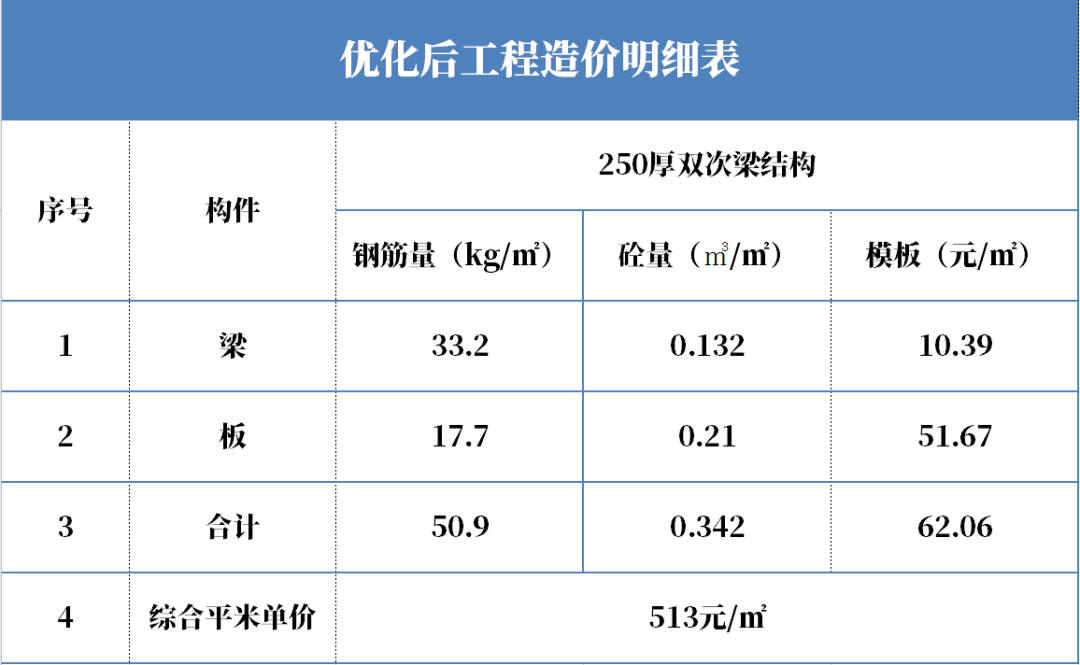

下表是優化后的工程造價明細表：

【3.3.2】?jī)?yōu)化結果：

經與設計及三審溝通，本項目樓蓋體系最終確定采用加腋大板結構。

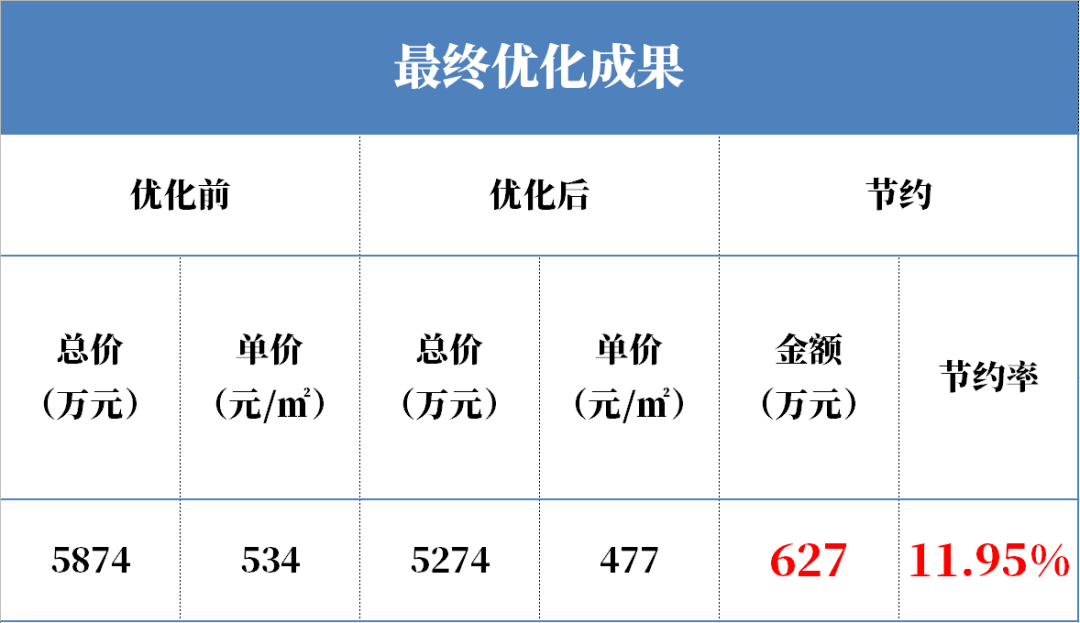

優化后樓蓋體系總價5247萬元，每平米造價為477元/m。較原方案節約了627萬元，優化率11.95%，成本控制在目標成本范圍內。

如下表：

04、經驗教訓總結

同樣的建筑功能可通過不同的結構體系實現，然而不同的結構體系所代表的經濟性不同，通常在保證結構安全的情況下，凡能夠充分利用材料抗力的體系就為最優結構體系。

通過本案例可知，在充分利用材料抗力方面，《加腋大板結構》 優于 《雙次梁結構》 優于 《大板結構》,當業主對不同結構體系經濟性尚無清晰概念時，建議通過不同體系的經濟性對比給出更直觀的數據支撐。
