本文結合框架-剪力墻及框架-核心筒結構的受力特性，進行簡單分析及總結，以供同行學習交流。

主要分五大塊內容展開來講：①結構體系的定義；②受力特點；③存在疑點；④探討焦點；⑤結論。

01 結構體系的定義：

當框架布置在周邊，筒體布置在中間時，成為框架-核心筒結構。它是框架-剪力墻結構的一種特例。因為它的外框架柱間距較大，柱數量一般不多，有時會很少，剪力墻組成的核心筒成為抵抗水平力的主要構件，因此國家高規把它歸入筒體體系。實際上，它的受力變形特點與框架-剪力墻結構相同，具有協同工作的許多優點。

在結構體系中，①同時布置框架和剪力墻，就形成框架-剪力墻結構；②兩個方向的剪力墻圍成筒體，就形成框架-核心筒結構：二者可以統稱為框架-剪力墻結構。在國家高規《高層建筑混凝土結構技術規程 JGJ 3-2010》第2章也有定義介紹。

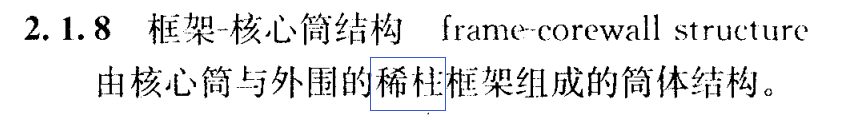

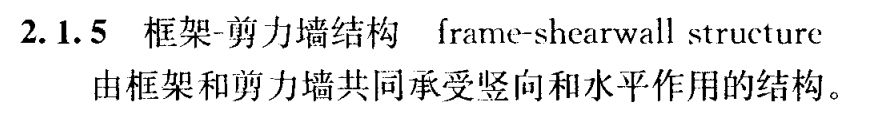

▲ 高規規定

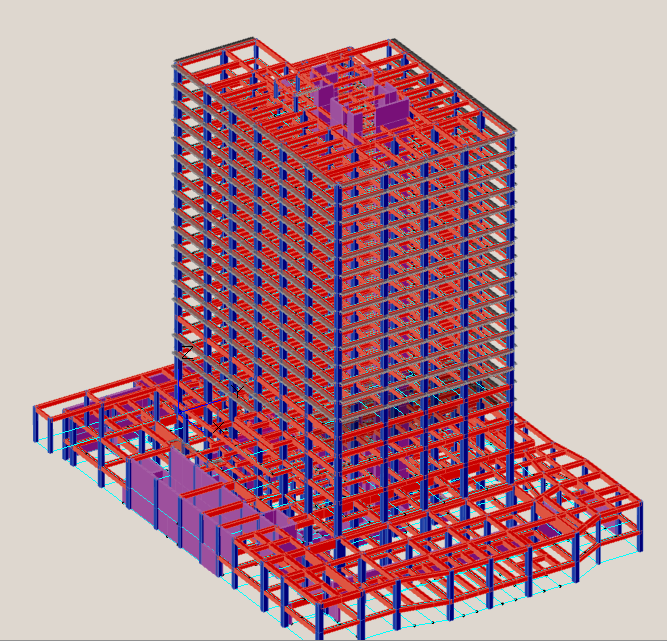

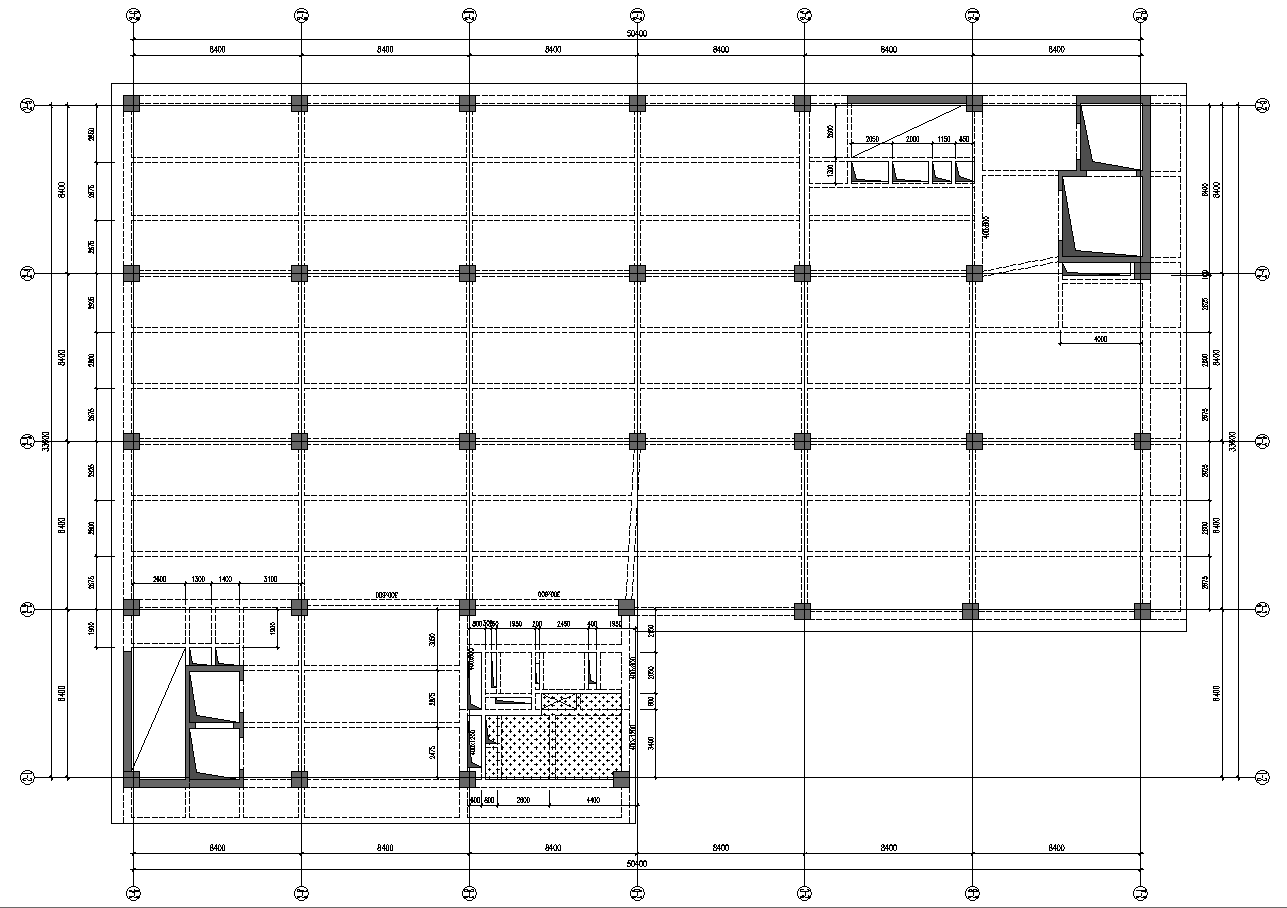

▲ 框架-剪力墻結結構

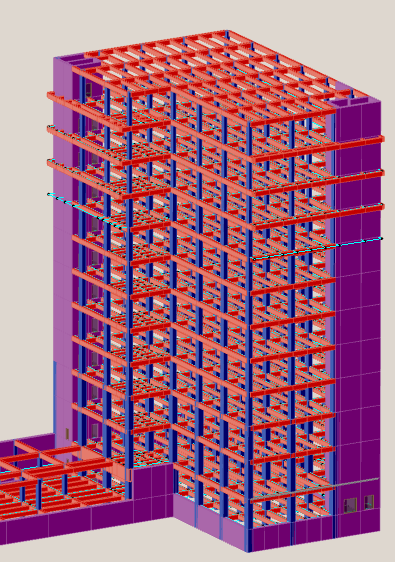

▲ 框架-核心筒結構

02 受力特點：

框架-剪力墻(筒體)結構兼有架結布置靈活延性好的優點和剪力墻結構剛度大、承載力大的優點。由于框架、剪力墻的協同受力，在結構的底部框架側移減小，在結構的上部剪力墻的側移減小，側移曲線兼有這兩種結構的特點，成為彎剪型。彎剪型變形曲線的層間變形沿建筑高度比較均勻，既減小了框架，也減小了剪力墻單獨抵抗水平力的層間變形，適合用于較高的建筑。

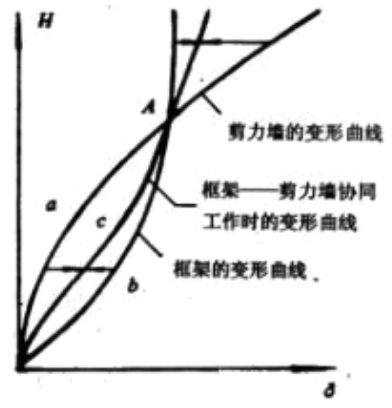

▲ a框架結構變形曲線、b剪力墻結構變形曲線、c框架-剪力墻（筒體）結構變形曲線

可以說，框架-剪力墻(筒體)結構綜合了框架結構和剪力墻結構的優點?？蚣?剪力墻結構可以設計成雙重抗側力體系，一般情況下，抵抗地震作用時，剪力墻(筒體)為第一道防線，框架為第二道防線，形成多道抗震設防結構。

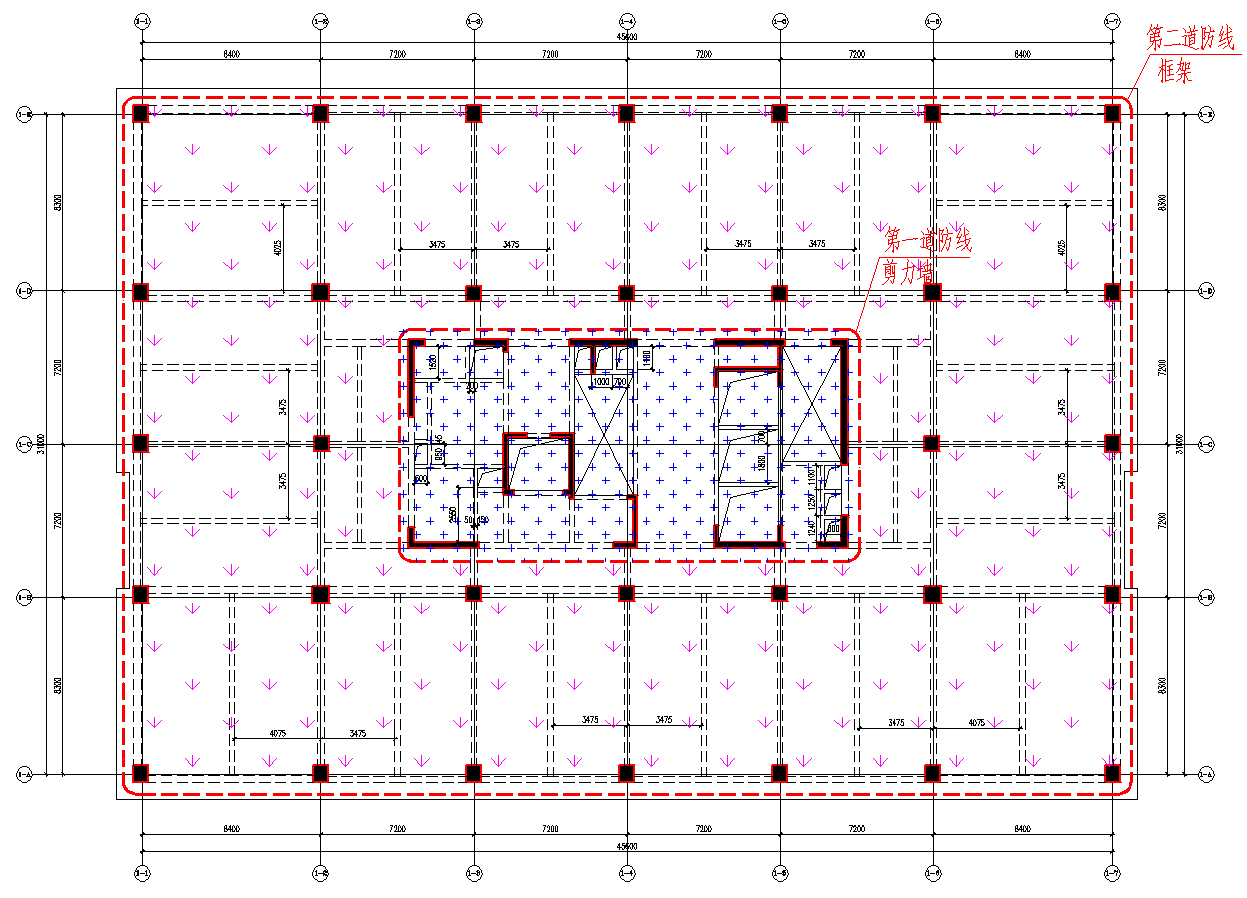

▲ 多道設防結構示意圖

03 存在疑點：

根據抗規表6.1.2可知，框架-核心筒結構的抗震等級，普遍比框架-剪力墻要求高。根據國家高規第9.1.2條“對高度不超過60m的框架-核心筒結構，可按框架-剪力墻結構設計”。

從該條文，可以看出，針對低烈度地區，似乎有不公平的對待？高烈度地區本應該具有更高的構造要求，但是因為高規第9.1.2條，構造要求卻略有降低，這與結構概念上不符。如9度區，對高度不超過60m的框架-核心筒結構，均可按框架-剪力墻結構設計，構造要求明顯減弱。

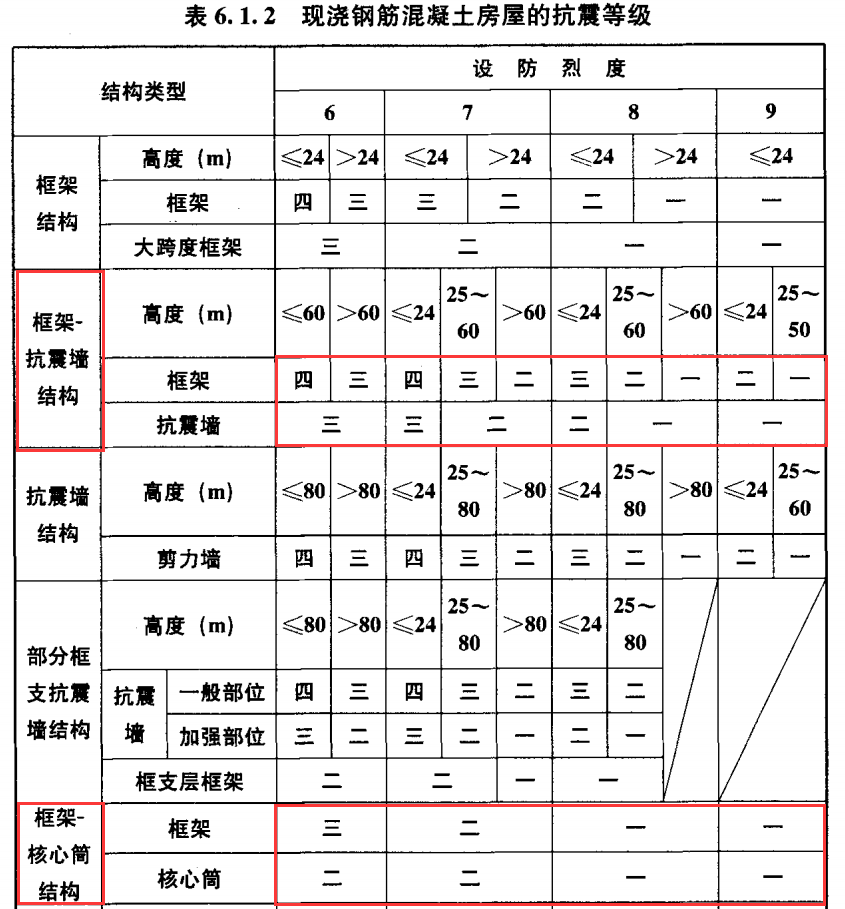

▲ 抗規表6.1.2

▲ 高規第9.1.2條

根據第1節“結構體系的定義”，第2點“結構受力特點”，我們可知框架-核心筒結構，屬于“特殊”的框架-剪力墻結構。我們來探討下，什么情況下，框架-核心筒結構可以按框架-剪力墻結構設計呢？

04 探討焦點：

根據國家高規第3.3.1條，框架-核心筒結構房屋的最大適用高度要高于框架-剪力墻結構，抗震設防烈度較低時，框架-核心筒結構、框架-剪力墻結構的房屋最大適用高度比房屋高度 60m 高很多。而在9度時，框架-剪力墻結構房屋的最大適用高度為50m<60m。

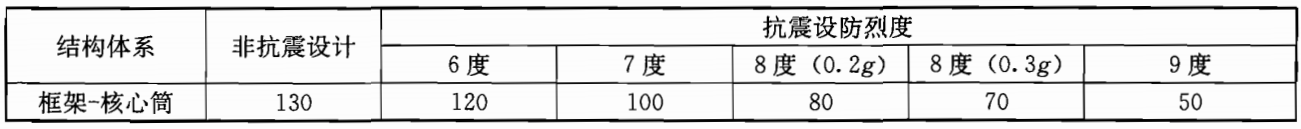

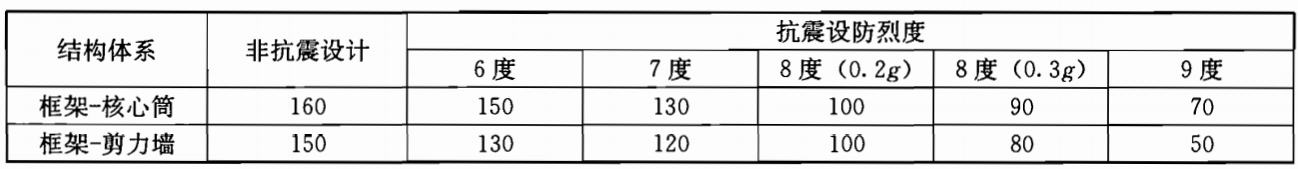

▲框架-核心筒，框架-剪力墻結構房屋的A級最大適用高度

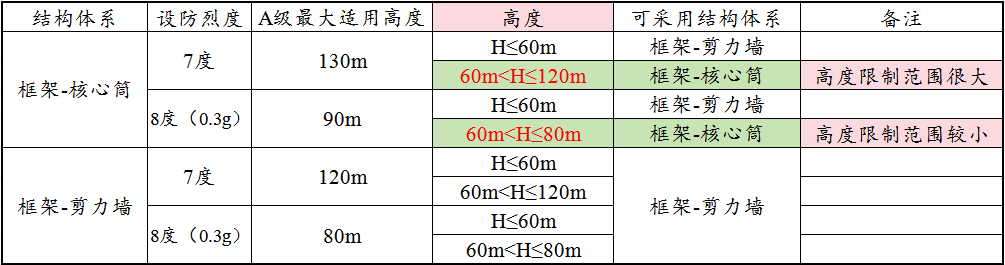

規范統一規定“對高度不超過 60m的框架-核心筒結構，可按框架-剪力墻結構設計”對較低設防烈度地區的房屋要求過嚴。以7 度、8度（0.3g）為例進行分析，如下表所示：

規范對框架-核心筒結構的設計要求嚴于對框架-剪力墻結構。理論上，對框架-核心筒結構的要求，應該適用于房屋高度接近或超過框架-剪力墻結構房屋高度限值的結構。

否則，在同時可采用框架-核心筒結構和框架-剪力墻結構時，會導致采用較好的抗側力結構體系需采取更為嚴格的結構措施，所需的結構費用較高，而采用整體性相對較差的框架-剪力墻結構時，卻能得到規范的“獎賞”(采取相對不嚴的結構措施，所需的結構費用也較低)，很不合理。

05 結論：

對房屋高度不是很高的框架-核心筒結構，可按框架-剪力墻結構設計。其界限高度可依據抗震設防烈度的不同及工程的具體情況確定 (房屋高度超過 60m時，應先與施工圖審查單位溝通)，一般情況下，可參考朱炳寅《高層建筑混凝土結構技術規程應用與分析》建議，按不超過框架-剪力墻結構房屋最大適用高度的 80%確定。

▲可按框架-剪力墻結構設計框架-核心筒結構房屋最大高度

同時可采用框架-核心筒結構和框架-剪力墻結構的工程時，應在設計文件中對結構體系予以明確，以有利于施工圖審查。

參考文獻：

[1]《高層建筑混凝土結構技術規程》JGJ 3-2010.北京：中國建筑工業出版社,2011；

[2] 高立人,方鄂華,錢稼茹.高層建筑結構概念設計.北京：中國建筑工業出版社,2005；

[3] 傅學怡.實用高層建筑結構設計（第二版）.北京：中國建筑工業出版社,2010；

[4] 朱炳寅.高層建筑混凝土結構技術規程應用與分析.北京：中國建筑工業出版社,2013；

[5] 徐傳亮,光軍.建筑結構設計優化及實例.北京：中國建筑工業出版社,2012；

[6] 區嘉舜,唐增洪.超高層建筑結構中框筒結構與筒中筒結構方案的分析.深圳土木與建筑,2008；

[7] 程懋堃.創新思維結構設計.北京：中國建筑工業出版社,2015。
